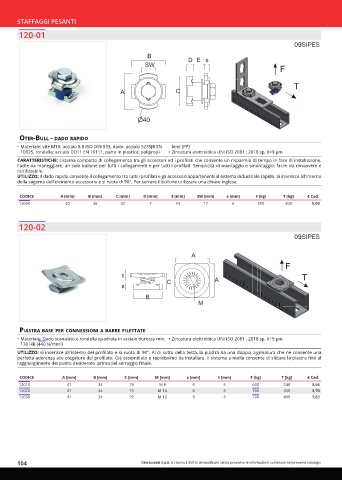

STAFFAGGI PESANTI
120-01

09SIPES

B D E s
SW
F

T
A C

oter-Bull - dado raPido
• Materiale: vite M10: acciaio 8.8 ISO DIN 933, dado: acciaio S235JR EN lene (PP)
10025, rondella: acciaio DD11 EN 10111, parte in plastica: polipropi- • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: sistema compatto di collegamento tra gli accessori ed i profilati che consente un risparmio di tempo in fase di installazione.
Facile da maneggiare, un solo bullone per tutti i collegamenti e per tutti i profilati. Semplicità di montaggio e smontaggio, facile da rimuovere e
riutilizzabile.
UTILIZZO: il dado rapido consente il collegamento tra tutti i profilati e gli accessori appartenenti al sistema industriale rapido. Si inserisce all'interno
della sagoma dell'elemento accessorio e si ruota di 90°. Per serrare il bullone utilizzare una chiave inglese.

CODICE A [mm] B [mm] C [mm] D [mm] E [mm] SW [mm] s [mm] F (kg) T [kg] € Cad.
12000 40 36 32 7 19 17 6 500 300 5,00

120-02
09SIPES

A
F

t T
C A
s

B
M

Piastra Base Per Connessioni a Barre filettate
• Materiale: Dado scanalato e rondella quadrata in acciaio durezza min. • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
130 HB (440 N/mm )
2
UTILIZZO: si inserisce all'interno del profilato e si ruota di 90°. Al di sotto della testa, la piastra ha una doppia zigrinatura che ne consente una
perfetta aderenza alle piegature del profilato. Già assemblato e rapidissimo da installare. Il sistema a molla consente di slittare la piastra fino al
raggiungimento del punto desiderato prima del serraggio finale.

CODICE A [mm] B [mm] C [mm] M [mm] s [mm] t [mm] F (kg) T [kg] € Cad.
12010 41 34 19 M 8 6 5 600 240 3,56
12020 41 34 19 M 10 8 5 700 350 3,70
12030 41 34 19 M 12 9 5 700 400 3,83
