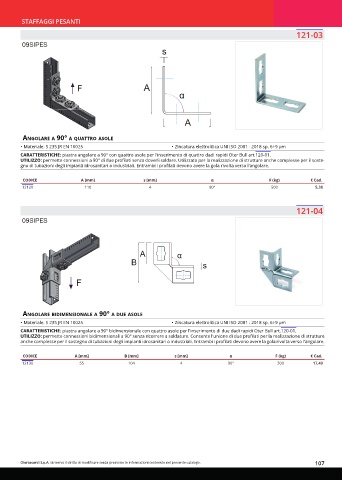

Page 107 - OTER - CATALISTINO 2024
P. 107
STAFFAGGI PESANTI
121-03
09SIPES
s
F A
α
A
anGolare a 90° a quattro asole
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: piastra angolare a 90° con quattro asole per l'inserimento di quattro dadi rapidi Oter Bull art.120-01.
UTILIZZO: permette connessioni a 90° di due profilati senza doverli saldare. Utilizzato per la realizzazione di strutture anche complesse per il soste-
gno di tubazioni degli impianti idrosanitari o industriali. Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE A [mm] s [mm] α F (kg) € Cad.
12120 110 4 90° 500 5,38
121-04
09SIPES
A α
B s
F
anGolare Bidimensionale a 90° a due asole
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: piastra angolare a 90° bidimensionale con quattro asole per l'inserimento di due dadi rapidi Oter Bull art.120-01.
UTILIZZO: permette connessioni bidimensionali a 90° senza ricorrere a saldature. Consente l'unione di due profilati per la realizzazione di strutture
anche complesse per il sostegno di tubazioni degli impianti idrosanitari o industriali. Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE A [mm] B [mm] s [mm] α F (kg) € Cad.
12130 55 104 4 90° 300 17,49
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 107
