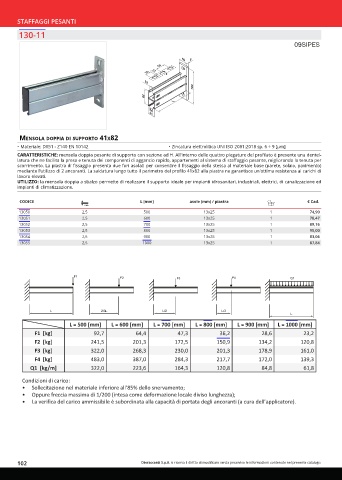

Page 102 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
130-11

09SIPES

50 8
50
30 13
22
180
82
L
22
41

mensola doPPia di suPPorto 41x82
• Materiale: DX51 - Z140 EN 10142 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: mensola doppia pesante di supporto con sezione ad H. All'interno delle quattro piegature del profilato è presente una dentel-
latura che ne facilita la presa e tenuta dei componenti di aggancio rapido, appartenenti al sistema di staffaggio pesante, migliorando la tenuta per
scorrimento. La piastra di fissaggio presenta due fori asolati per consentire il fissaggio della stessa al materiale base (parete, solaio, pavimento)
mediante l'utilizzo di 2 ancoranti. La saldatura lungo tutto il perimetro del profilo 41x82 alla piastra ne garantisce un'ottima resistenza ai carichi di
lavoro elevati.
UTILIZZO: la mensola doppia a sbalzo permette di realizzare il supporto ideale per impianti idrosanitari, industriali, elettrici, di canalizzazione ed
impianti di climatizzazione.

CODICE L [mm] asole [mm] / piastra € Cad.

13050 2,5 500 13x25 1 74,90
13051 2,5 600 13x25 1 78,47
13052 2,5 700 13x25 1 89,16
13053 2,5 800 13x25 1 95,00
13054 2,5 900 13x25 1 83,06
13055 2,5 1000 13x25 1 87,84

L = 500 [mm] L = 600 [mm] L = 700 [mm] L = 800 [mm] L = 900 [mm] L = 1000 [mm]
F1 [kg] 92,7 64,4 47,3 36,2 28,6 23,2
F2 [kg] 241,5 201,3 172,5 150,9 134,2 120,8
F3 [kg] 322,0 268,3 230,0 201,3 178,9 161,0
F4 [kg] 483,0 387,0 284,3 217,7 172,0 139,3
Q1 [kg/m] 322,0 223,6 164,3 120,8 84,8 61,8

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La verifica del carico ammissibile è subordinata alla capacità di portata degli ancoranti (a cura dell’applicatore).
