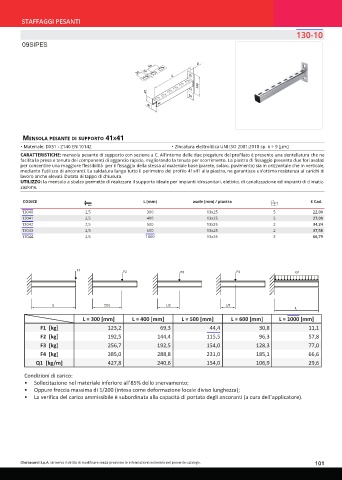

Page 101 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
130-10

09SIPES

6
50
30 13
L
140
41
50
41

mensola Pesante di suPPorto 41x41
• Materiale: DX51 - Z140 EN 10142 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: mensola pesante di supporto con sezione a C. All'interno delle due piegature del profilato è presente una dentellatura che ne
facilita la presa e tenuta dei componenti di aggancio rapido, migliorando la tenuta per scorrimento. La piastra di fissaggio presenta due fori asolati
per consentire una maggiore flessibilità per il fissaggio della stessa al materiale base (parete, solaio, pavimento) sia in orizzontale che in verticale,
mediante l'utilizzo di ancoranti. La saldatura lungo tutto il perimetro del profilo 41x41 alla piastra, ne garantisce un'ottima resistenza ai carichi di
lavoro anche elevati. Dotata di tappo di chiusura.
UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti idrosanitari, elettrici, di canalizzazione ed impianti di climatiz-
zazione.

CODICE L [mm] asole [mm] / piastra € Cad.

13040 2,5 300 13x25 5 22,00
13041 2,5 400 13x25 5 27,00
13042 2,5 500 13x25 2 34,24
13043 2,5 600 13x25 2 37,58
13044 2,5 1000 13x25 2 66,79

L = 300 [mm] L = 400 [mm] L = 500 [mm] L = 600 [mm] L = 1000 [mm]
F1 [kg] 123,2 69,3 44,4 30,8 11,1
F2 [kg] 192,5 144,4 115,5 96,3 57,8
F3 [kg] 256,7 192,5 154,0 128,3 77,0
F4 [kg] 385,0 288,8 231,0 185,1 66,6
Q1 [kg/m] 427,8 240,6 154,0 106,9 29,6

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La verifica del carico ammissibile è subordinata alla capacità di portata degli ancoranti (a cura dell’applicatore).
