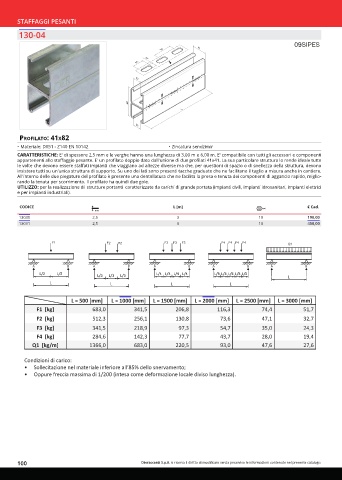

Page 100 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
130-04

09SIPES
41
50

30 13

22

82
L

22
Profilato: 41x82
• Materiale: DX51 - Z140 EN 10142 • Zincatura sendzimir
CARATTERISTICHE: E' di spessore 2,5 mm e le verghe hanno una lunghezza di 3,00 m e 6,00 m. E' compatibile con tutti gli accessori e componenti
appartenenti allo staffaggio pesante. E' un profilato doppio dato dall'unione di due profilati 41x41. La sua particolare struttura lo rende ideale tutte
le volte che devono essere staffati impianti che viaggiano ad altezze diverse ma che, per questioni di spazio o di snellezza della struttura, devono
insistere tutti su un'unica struttura di supporto. Su uno dei lati sono presenti tacche graduate che ne facilitano il taglio a misura anche in cantiere.
All'interno delle due piegature del profilato è presente una dentellatura che ne facilita la presa e tenuta dei componenti di aggancio rapido, miglio-
rando la tenuta per scorrimento. Il profilato ha quindi due gole.
UTILIZZO: per la realizzazione di strutture portanti caratterizzate da carichi di grande portata (impianti civili, impianti idrosanitari, impianti elettrici
e per impianti industriali).

CODICE L [m] € Cad.
13030 2,5 3 10 190,00
13031 2,5 6 10 450,00

L = 500 [mm] L = 1000 [mm] L = 1500 [mm] L = 2000 [mm] L = 2500 [mm] L = 3000 [mm]
F1 [kg] 683,0 341,5 206,8 116,3 74,4 51,7
F2 [kg] 512,3 256,1 130,8 73,6 47,1 32,7
F3 [kg] 341,5 218,9 97,3 54,7 35,0 24,3
F4 [kg] 284,6 142,3 77,7 43,7 28,0 19,4
Q1 [kg/m] 1366,0 683,0 220,5 93,0 47,6 27,6

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza).
