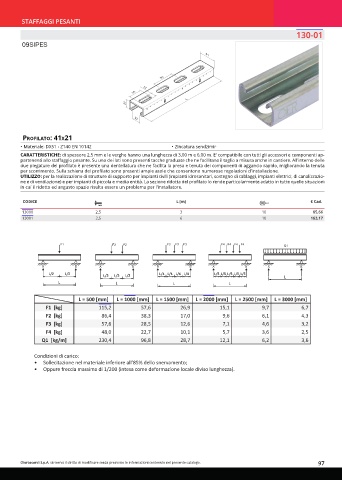

Page 97 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
130-01

09SIPES

41

50

13
30
L
21

22

Profilato: 41x21
• Materiale: DX51 - Z140 EN 10142 • Zincatura sendzimir
CARATTERISTICHE: di spessore 2,5 mm e le verghe hanno una lunghezza di 3,00 m e 6,00 m. E' compatibile con tutti gli accessori e componenti ap-
partenenti allo staffaggio pesante. Su uno dei lati sono presenti tacche graduate che ne facilitano il taglio a misura anche in cantiere. All'interno delle
due piegature del profilato è presente una dentellatura che ne facilita la presa e tenuta dei componenti di aggancio rapido, migliorando la tenuta
per scorrimento. Sulla schiena del profilato sono presenti ampie asole che consentono numerose regolazioni d'installazione.
UTILIZZO: per la realizzazione di strutture di supporto per impianti civili (impianti idrosanitari, sostegno di cablaggi, impianti elettrici, di canalizzazio-
ne e di ventilazione) e per impianti di piccola e media entità. La sezione ridotta del profilato lo rende particolarmente adatto in tutte quelle situazioni
in cui il ridotto ed angusto spazio risulta essere un problema per l'installatore.

CODICE L [m] € Cad.

13000 2,5 3 10 85,66
13001 2,5 6 10 163,17

L = 500 [mm] L = 1000 [mm] L = 1500 [mm] L = 2000 [mm] L = 2500 [mm] L = 3000 [mm]
F1 [kg] 115,2 57,6 26,9 15,1 9,7 6,7
F2 [kg] 86,4 38,3 17,0 9,6 6,1 4,3
F3 [kg] 57,6 28,5 12,6 7,1 4,6 3,2
F4 [kg] 48,0 22,7 10,1 5,7 3,6 2,5
Q1 [kg/m] 230,4 96,8 28,7 12,1 6,2 3,6

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza).

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 97
