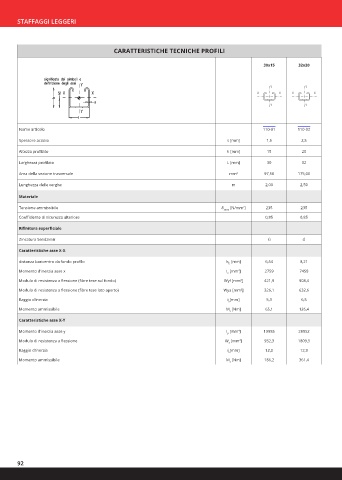

Page 92 - OTER - CATALISTINO 2024
P. 92
STAFFAGGI LEGGERI
CARATTERISTICHE TECNICHE PROFILI
30x15 32x20
Nome articolo 110-01 110-02
Spessore acciaio s [mm] 1,5 2,5
Altezza profilato h [mm] 15 20
Larghezza profilato L [mm] 30 32
Area della sezione trasversale mm 2 97,50 175,00
Lunghezza delle verghe m 2,00 2,50
Materiale
Tensione ammissibile δ amm [N/mm ] 235 235
2
Coefficiente di sicurezza ulteriore 0,85 0,85
Rifinitura superficiale
Zincatura Sendzimir sì sì
Caratteristiche asse X-X
distanza baricentro da fondo profilo h [mm] 6,54 8,21
G
Momento d'inerzia asse x I [mm ] 4 2759 7458
x
Modulo di resistenza a flessione (fibre tese sul fondo) Wyf [mm ] 3 421,9 908,4
Modulo di resistenza a flessione (fibre tese lato aperto) Wya [mm ] 326,1 632,6
3
Raggio d'inerzia i [mm] 5,3 6,5
x
Momento ammissibile M [Nm] 65,1 126,4
x
Caratteristiche asse X-Y
Momento d'inerzia asse y I [mm ] 13985 28952
4
y
Modulo di resistenza a flessione W [mm ] 3 932,3 1809,5
x
Raggio d'inerzia i [mm] 12,0 12,9
x
Momento ammissibile M [Nm] 186,2 361,4
x
