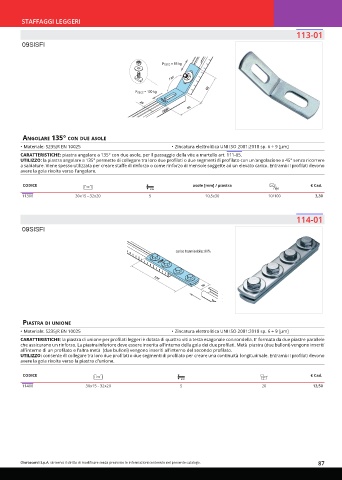

Page 87 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI
113-01

09SISFI

Fracc = 85 kg

135
60
Fracc = 100 kg

25
60

anGolare 135° Con due asole
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: piastra angolare a 135° con due asole, per il passaggio della vite a martello art. 111-05.
UTILIZZO: la piastra angolare a 135° permette di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 45° senza ricorrere
a saldature. Viene spesso utilizzata per creare staffe di rinforzo o come rinforzo di mensole soggette ad un elevato carico. Entrambi i profilati devono
avere la gola rivolta verso l'angolare.

CODICE asole [mm] / piastra € Cad.
11300 30x15 - 32x20 5 10,5x30 10/100 3,30

114-01
09SISFI

carico trasmissibile: 90%

155
30

Piastra di unione
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: la piastra di unione per profilati leggeri è dotata di quattro viti a testa esagonale con rondella. E' formata da due piastre parallele
che assicurano un rinforzo. La piastra inferiore deve essere inserita all'interno della gola dei due profilati. Metà piastra (due bulloni) vengono inseriti
all'interno di un profilato e l'altra metà (due bulloni) vengono inseriti all'interno del secondo profilato.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato per creare una continuità longitudinale. Entrambi i profilati devono
avere la gola rivolta verso la piastra d'unione.

CODICE € Cad.

11400 30x15 - 32x20 5 20 13,50

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 87
