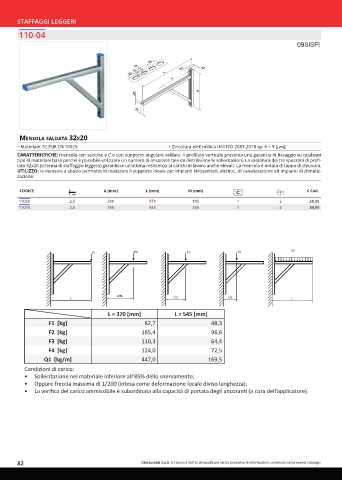

Page 82 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI
110-04

09SISFI

35
20 32
Ø 13,5
10,5
25 L
M
0 2 A

32

mensola saldata 32x20
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: mensola con sezione a C e con supporto angolare saldato. Il profilato verticale presenta una garanzia di fissaggio su qualsiasi
tipo di materiale base perchè è possibile utilizzare un numero di ancoranti tale da distribuirne le sollecitazioni. La saldatura dei tre spezzoni di profi-
lato 32x20 (sistema di staffaggio leggero) garantisce un'ottima resistenza ai carichi di lavoro anche elevati. La mensola è dotata di tappo di chiusura.
UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti idrosanitari, elettrici, di canalizzazione ed impianti di climatiz-
zazione.

CODICE A [mm] L [mm] M [mm] € Cad.
11060 2,5 300 370 185 1 2 28,00
11070 2,5 350 545 265 1 2 34,50

L = 370 [mm] L = 545 [mm]
F1 [kg] 82,7 48,3
F2 [kg] 165,4 96,6
F3 [kg] 110,3 64,4

F4 [kg] 124,0 72,5
Q1 [kg/m] 447,0 169,5
Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La del carico ammissibile è subordinata alla capacità di portata degli (a cura dell’applicatore).

82 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
