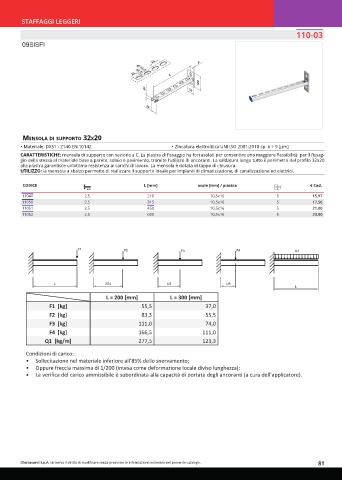

STAFFAGGI LEGGERI
110-03

09SISFI

35 6
Ø 13,5
25 10,5 L
100
20 50

32

mensola di suPPorto 32x20
• Materiale: DX51 - Z140 EN 10142 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: mensola di supporto con sezione a C. La piastra di fissaggio ha fori asolati per consentire una maggiore flessibilità per il fissag-
gio della stessa al materiale base a parete, solaio e pavimento, tramite l'utilizzo di ancoranti. La saldatura lungo tutto il perimetro del profilo 32x20
alla piastra garantisce un'ottima resistenza ai carichi di lavoro. La mensola è dotata di tappo di chiusura.
UTILIZZO: la mensola a sbalzo permette di realizzare il supporto ideale per impianti di climatizzazione, di canalizzazione ed elettrici.

CODICE L [mm] asole [mm] / piastra € Cad.
11040 2,5 210 10,5x16 5 15,97
11050 2,5 315 10,5x16 5 17,56
11051 2,5 450 10,5x16 5 21,00
11052 2,5 600 10,5x16 5 23,00

L = 200 [mm] L = 300 [mm]
F1 [kg] 55,5 37,0
F2 [kg] 83,3 55,5
F3 [kg] 111,0 74,0
F4 [kg] 166,5 111,0
Q1 [kg/m] 277,5 123,3

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza);
• La verifica del carico ammissibile è subordinata alla capacità di portata degli ancoranti (a cura dell’applicatore).
