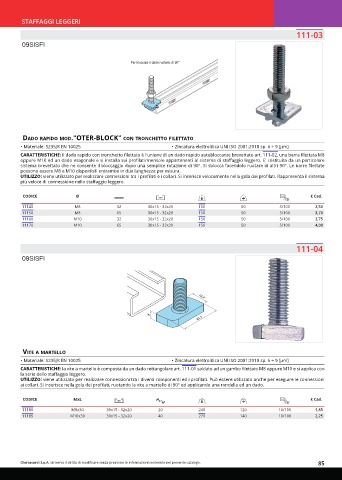

STAFFAGGI LEGGERI
111-03

09SISFI

Per bloccare il dado ruotarlo di 90°

dado raPido mod."oter-BloCK" Con tronChetto filettato
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: il dado rapido con tronchetto filettato è l'unione di un dado rapido autobloccante brevettato art. 111-02, una barra filettata M8
oppure M10 ed un dado esagonale e si installa sui profilati/mensole appartenenti al sistema di staffaggio leggero. E' costituita da un particolare
sistema brevettato che ne consente il bloccaggio dopo una semplice rotazione di 90°. Si sblocca facendolo ruotare di altri 90°. Le barre filettate
possono essere M8 e M10 disponibili entrambe in due lunghezze per misura.
UTILIZZO: viene utilizzato per realizzare connessioni tra i profilati e i collari. Si inserisce velocemente nella gola dei profilati. Rappresenta il sistema
più veloce di connessione nello staffaggio leggero.

CODICE Ø € Cad.

11140 M8 32 30x15 - 32x20 150 50 5/100 3,50
11150 M8 65 30x15 - 32x20 150 50 5/100 3,70
11160 M10 32 30x15 - 32x20 150 50 5/100 3,75
11170 M10 65 30x15 - 32x20 150 50 5/100 4,00

111-04

09SISFI

5 13,5
27,7

vite a martello
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: la vite a martello è composta da un dado rettangolare art. 111-01 saldato ad un gambo filettato M8 oppure M10 e si applica con
la serie dello staffaggio leggero.
UTILIZZO: viene utilizzato per realizzare connessioni tra i diversi componenti ed i profilati. Può essere utilizzato anche per eseguire le connessioni
ai collari. Si inserisce nella gola dei profilati, ruotando la vite a martello di 90° ed applicando una rondella ed un dado.

CODICE MxL € Cad.
11180 M8x30 30x15 - 32x20 20 240 120 10/100 1,85
11185 M10x30 30x15 - 32x20 40 270 140 10/100 2,25

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 85
