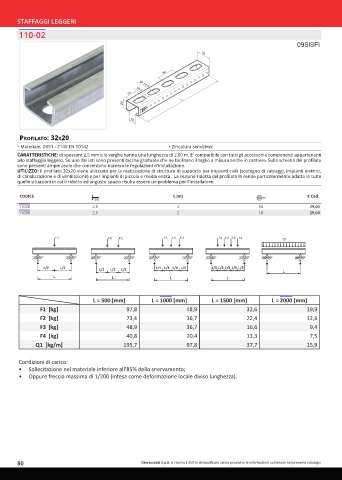

Page 80 - OTER - CATALISTINO 2024

STAFFAGGI LEGGERI
110-02

09SISFI

32

35

Ø 13,5
25 10,5
L
20

16

Profilato: 32x20
• Materiale: DX51 - Z140 EN 10142 • Zincatura sendzimir
CARATTERISTICHE: di spessore 2,5 mm e le verghe hanno una lunghezza di 2,00 m. E' compatibile con tutti gli accessori e componenti appartenenti
allo staffaggio leggero. Su uno dei lati sono presenti tacche graduate che ne facilitano il taglio a misura anche in cantiere. Sulla schiena del profilato
sono presenti ampie asole che consentono numerose regolazioni d'installazione.
UTILIZZO: il profilato 32x20 viene utilizzato per la realizzazione di strutture di supporto per impianti civili (sostegno di cablaggi, impianti elettrici,
di canalizzazione e di ventilazione) e per impianti di piccola e media entità . La sezione ridotta del profilato lo rende particolarmente adatto in tutte
quelle situazioni in cui il ridotto ed angusto spazio risulta essere un problema per l'installatore.

CODICE L [m] € Cad.

11020 2,5 2 50 29,00
11030 2,5 2 10 29,50

L = 500 [mm] L = 1000 [mm] L = 1500 [mm] L = 2000 [mm]
F1 [kg] 97,8 48,9 32,6 19,9
F2 [kg] 73,4 36,7 22,4 12,6
F3 [kg] 48,9 36,7 16,6 9,4
F4 [kg] 40,8 20,4 13,3 7,5
Q1 [kg/m] 195,7 97,8 37,7 15,9

Condizioni di carico:
• Sollecitazione nel materiale inferiore all’85% dello snervamento;
• Oppure freccia massima di 1/200 (intesa come deformazione locale diviso lunghezza).

80 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
