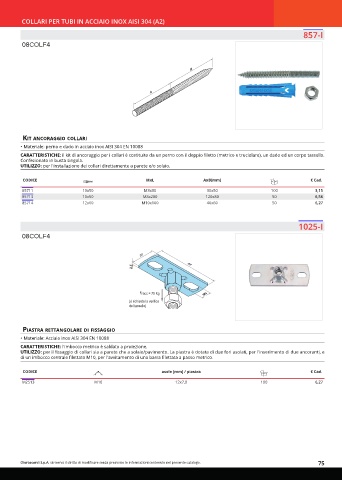

Page 75 - OTER - CATALISTINO 2024

COLLARI PER TUBI IN ACCIAIO INOX AISI 304 (A2)
857-I

08COLF4

B

A

Kit anCoraGGio Collari
• Materiale: perno e dado in acciaio inox AISI 304 EN 10088
CARATTERISTICHE: il kit di ancoraggio per i collari è costituito da un perno con il doppio filetto (metrico e truciolare), un dado ed un corpo tassello.
Confezionato in busta singola.
UTILIZZO: per l'installazione dei collari direttamente a parete e/o solaio.

CODICE MxL AxB[mm] € Cad.
85711 10x50 M8x80 30x50 100 3,15
85713 10x50 M8x200 120x80 50 6,56
85714 12x60 M10x100 40x60 50 6,27

1025-I

08COLF4

30

80
2,5

Fracc = 70 Kg Ø
(è richiesta la verifica
del tassello)

Piastra rettanGolare di fissaGGio
• Materiale: Acciaio inox AISI 304 EN 10088
CARATTERISTICHE: l'imbocco metrico è saldato a proiezione.
UTILIZZO: per il fissaggio di collari sia a parete che a solaio/pavimento. La piastra è dotata di due fori asolati, per l'inserimento di due ancoranti, e
di un imbocco centrale filettato M10, per l'avvitamento di una barra filettata a passo metrico.

CODICE asole [mm] / piastra € Cad.

M2513 M10 12x7,0 100 6,27

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 75
