Page 97 - MITSUBISHIELECTRIC - SISTEMI VRF

SERIE R2-WR2 / DISTRIBUTORI BC

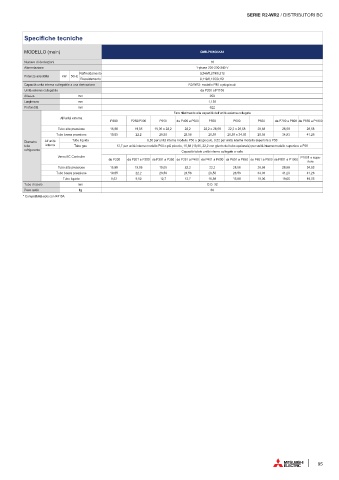

Specifiche tecniche

MODELLO (main) CMB-P1016V-KA1
Numero di derivazioni 16
Alimentazione 1-phase 220-230-240 V
Raffreddamento 0,246/0,279/0,312
Potenza assorbita kW 50Hz
Riscaldamento 0,119/0,135/0,151
Capacità unità interna collegabile a una derivazione R2/WR2: modello P80 o più piccoli
Unità esterna collegabile da P200 a P1100
Altezza mm 250
Larghezza mm 1,135
Profondità mm 622
Fare riferimento alla capacità dell’unità esterna collegata
All’unità esterna
P200 P250/P300 P350 da P400 a P500 P550 P600 P650 da P700 a P800 da P850 a P1000
Tubo alta pressione 15,88 19,05 19,05 o 22,2 22,2 22,2 o 28,58 22,2 o 28,58 28,58 28,58 28,58
Tubo bassa pressione 19,05 22,2 28,58 28,58 28,58 28,58 o 34,93 28,58 34,93 41,28
Diametro All’unità Tubo liquido 6,35 per unità interna modello P50 o più piccolo, 9,52 per unità interna modello superiore a P50
tubo interna Tubo gas 12,7 per unità interna modello P50 o più piccolo, 15,88 (19,05, 22,2 con giunto del tubo opzionale) per unità interna modello superiore a P50
refrigerante Capacità totale unità interne collegate a valle
Verso BC Controller P1001 o supe-
da P200 da P201 a P300 da P301 a P350 da P351 a P400 da P401 a P600 da P601 a P650 da P651 a P800 da P801 a P1000 riore
Tubo alta pressione 15,88 19,05 19,05 22,2 22,2 28,58 28,58 28,58 34,93
Tubo bassa pressione 19,05 22,2 28,58 28,58 28,58 28,58 34,93 41,28 41,28
Tubo liquido 9,52 9,52 12,7 12,7 15,88 15,88 19,05 19,05 19,05
Tubo di scolo mm O.D. 32
Peso netto kg 69
* Compatibilità solo con R410A

95
