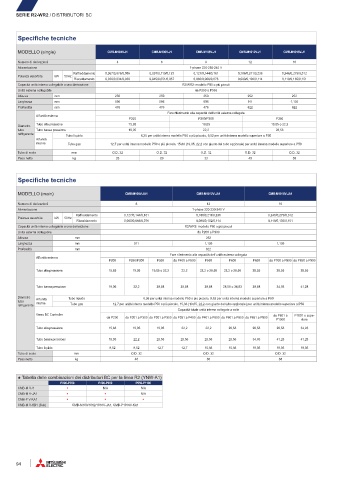

P. 96
SERIE R2-WR2 / DISTRIBUTORI BC
Specifiche tecniche
MODELLO (single) CMB-M104V-J1 CMB-M106V-J1 CMB-M108V-J1 CMB-M1012V-J1 CMB-M1016V-J1
Numero di derivazioni 4 6 8 12 16
Alimentazione 1-phase 220-230-240 V
Raffreddamento 0,067/0,076/0,085 0,097/0,110/0,123 0,127/0,144/0,161 0,186/0,211/0,236 0,246/0,279/0,312
Potenza assorbita kW 50Hz
Riscaldamento 0,030/0,034/0,038 0,045/0,051/0,057 0,060/0,068/0,076 0,090/0,102/0,114 0,119/0,135/0,151
Capacità unità interna collegabile a una derivazione R2/WR2: modello P80 o più piccoli
Unità esterna collegabile da P200 a P350
Altezza mm 250 250 250 252 252
Larghezza mm 596 596 596 911 1,135
Profondità mm 476 476 476 622 622
Fare riferimento alla capacità dell’unità esterna collegata
All’unità esterna
P200 P250/P300 P350
Diametro Tubo alta pressione 15,88 19,05 19,05 o 22,2
tubo Tubo bassa pressione 19,05 22,2 28,58
refrigerante Tubo liquido 6,35 per unità interna modello P50 o più piccolo, 9,52 per unità interna modello superiore a P50
All’unità
interna Tubo gas 12,7 per unità interna modello P50 o più piccolo, 15,88 (19,05, 22,2 con giunto del tubo opzionale) per unità interna modello superiore a P50
Tubo di scolo mm O.D. 32 O.D. 32 O.D. 32 O.D. 32 O.D. 32
Peso netto kg 26 29 33 49 59
Specifiche tecniche
MODELLO (main) CMB-M108V-JA1 CMB-M1012V-JA1 CMB-M1016V-JA1
Numero di derivazioni 8 12 16
Alimentazione 1-phase 220-230-240 V
Raffreddamento 0,127/0,144/0,161 0,186/0,211/0,236 0,246/0,279/0,312
Potenza assorbita kW 50Hz
Riscaldamento 0,060/0,068/0,076 0,090/0,102/0,114 0,119/0,135/0,151
Capacità unità interna collegabile a una derivazione R2/WR2: modello P80 o più piccoli
Unità esterna collegabile da P200 a P900
Altezza mm 252
Larghezza mm 911 1,135 1,135
Profondità mm 622
Fare riferimento alla capacità dell’unità esterna collegata
All’unità esterna
P200 P250/P300 P350 da P400 a P500 P550 P600 P650 da P700 a P800 da P850 a P900
Tubo alta pressione 15,88 19,05 19,05 o 22,2 22,2 22,2 o 28,58 22,2 o 28,58 28,58 28,58 28,58
Tubo bassa pressione 19,05 22,2 28,58 28,58 28,58 28,58 o 34,93 28,58 34,93 41,28
Diametro Tubo liquido 6,35 per unità interna modello P50 o più piccolo, 9,52 per unità interna modello superiore a P50
tubo All’unità
refrigerante interna Tubo gas 12,7 per unità interna modello P50 o più piccolo, 15,88 (19,05, 22,2 con giunto del tubo opzionale) per unità interna modello superiore a P50
Capacità totale unità interne collegate a valle
Verso BC Controller da P801 a P1001 o supe-
da P200 da P201 a P300 da P301 a P350 da P351 a P400 da P401 a P600 da P601 a P650 da P651 a P800 P1000 riore
Tubo alta pressione 15,88 19,05 19,05 22,2 22,2 28,58 28,58 28,58 34,93
Tubo bassa pressione 19,05 22,2 28,58 28,58 28,58 28,58 34,93 41,28 41,28
Tubo liquido 9,52 9,52 12,7 12,7 15,88 15,88 19,05 19,05 19,05
Tubo di scolo mm O.D. 32 O.D. 32 O.D. 32
Peso netto kg 48 60 68
Tabella delle combinazioni dei distributori BC per la linea R2 (YNW-A1)
P200-P350 P400-P900 P950-P1100
CMB-M VJ1 • N/A N/A
CMB-M V-JA1 • • N/A
CMB-P V-KA1 • • •
CMB-M V-KB1 (Sub) CMB-M108/1012/1016V-JA1, CMB-P1016V-KA1
94
