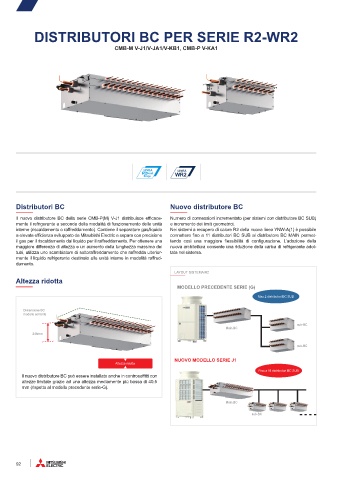

Page 94 - MITSUBISHIELECTRIC - SISTEMI VRF

DISTRIBUTORI BC PER SERIE R2-WR2
CMB-M V-J1/V-JA1/V-KB1, CMB-P V-KA1

Distributori BC Nuovo distributore BC

Il nuovo distributore BC della serie CMB-P(M) V-J1 distribuisce efficace- Numero di connessioni incrementato (per sistemi con distributore BC SUB)
mente il refrigerante a seconda della modalità di funzionamento delle unità e incremento dei limiti geometrici.
interne (riscaldamento o raffreddamento). Contiene il separatore gas/liquido Nei sistemi a recupero di calore R2 della nuova linea YNW-A(1) è possibile
a elevata efficienza sviluppato da Mitsubishi Electric e separa con precisione connettere fino a 11 distributori BC SUB al distributore BC MAIN permet-
il gas per il riscaldamento dal liquido per il raffreddamento. Per ottenere una tendo così una maggiore flessibilità di configurazione. L’adozione della
maggiore differenza di altezza e un aumento della lunghezza massima dei nuova architettura consente una riduzione della carica di refrigerante adot-
tubi, utilizza uno scambiatore di sottoraffreddamento che raffredda ulterior- tata nel sistema.
mente il liquido refrigerante destinato alle unità interne in modalità raffred-
damento.
LAYOUT SISTEMA R2
Altezza ridotta
MODELLO PRECEDENTE SERIE (G)
Max 2 distributori BC SUB

Dimensione BC
modello corrente
sub-BC
Main BC
246mm
sub-BC

NUOVO MODELLO SERIE J1
Altezza ridotta
Fino a 11 distributori BC SUB
Il nuovo distributore BC può essere installato anche in controsoffitti con
altezze limitate grazie ad una altezza mediamente più bassa di 40.5
mm (rispetto al modello precedente serie-G).

Main BC
sub-BC

92
