LINEA WR2 / PQH(R)Y-P Y(S)LM-A

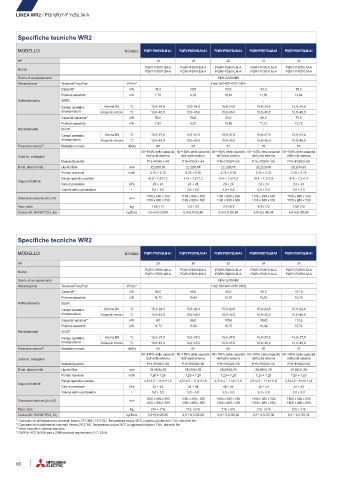

Specifiche tecniche WR2

MODELLO DOUBLE PQRY-P400YSLM-A1 PQRY-P450YSLM-A1 PQRY-P500YSLM-A1 PQRY-P550YSLM-A1 PQRY-P600YSLM-A1

HP 16 18 20 22 24
PQRY-P200YLM-A PQRY-P250YLM-A PQRY-P250YLM-A PQRY-P300YLM-A PQRY-P300YLM-A
Moduli PQRY-P200YLM-A PQRY-P200YLM-A PQRY-P250YLM-A PQRY-P250YLM-A PQRY-P300YLM-A
Giunto di accoppiamento CMY-Q100VBK
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità *1 kW 45,0 50,0 56,0 63,0 69,0
Potenza assorbita kW 7,70 8,78 10,12 11,55 12,84
Raffreddamento SEER - - - - -
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 50,0 56,0 63,0 69,0 76,5
Potenza assorbita kW 7,94 8,97 10,16 11,31 12,75
Riscaldamento SCOP - - - - -
Campo operativo Interna BS °C 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora *3 Modalità normale dB(A) 49 50 51 55 57
50~150% della capacità 50~150% della capacità 50~150% della capacità 50~150% della capacità 50~150% della capacità
Unità int. collegabili dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
Modello/Quantità P15~P250/1~40 P15~P250/1~45 P15~P250/1~50 P15~P250/1~50 P15~P250/2~50
Ø est. attacchi refr. Liquido/Gas mm 22,2/28,58 22,2/28,58 22,2/28,58 22,2/28,58 22,2/34,93
Portata nominale m3/h 5,76 + 5,76 5,76 + 5,76 5,76 + 5,76 5,76 + 5,76 5,76 + 5,76
Range operativo portata 3+3 ~ 7,2+7,2 3+3 ~ 7,2+7,2 3+3 ~ 7,2+7,2 3+3 ~ 7,2+7,2 3+3 ~ 7,2+7,2
Acqua circolante
Calo di pressione kPa 24 + 24 24 + 24 24 + 24 24 + 24 24 + 24
Volume dello scambiatore l 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0
1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550
Dimensioni esterne (AxLxP) mm 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550
Peso netto kg 172+172 172+172 172+172 172+172 172+172
Carica refr. R410A* 4 /CO 2 Eq kg/Tons 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88

Specifiche tecniche WR2

MODELLO DOUBLE PQRY-P700YSLM-A1 PQRY-P750YSLM-A1 PQRY-P800YSLM-A1 PQRY-P850YSLM-A1 PQRY-P900YSLM-A1
HP 28 30 32 34 36
PQRY-P350YLM-A PQRY-P400YLM-A PQRY-P400YLM-A PQRY-P450YLM-A PQRY-P450YLM-A
Moduli
PQRY-P350YLM-A PQRY-P350YLM-A PQRY-P400YLM-A PQRY-P400YLM-A PQRY-P450YLM-A
Giunto di accoppiamento CMY-Q100VBK
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità* 1 kW 80,0 85,0 90,0 96,0 101,0
Potenza assorbita kW 14,73 15,64 16,57 18,03 19,38
Raffreddamento SEER - - - - -
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 88 95,0 100,0 108,0 113,0
Potenza assorbita kW 14,73 15,90 16,75 18,49 19,74
Riscaldamento SCOP - - - - -
Campo operativo Interna BS °C 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora* 3 Modalità normale dB(A) 55 55 55 56 57
50~150% della capacità 50~150% della capacità 50~150% della capacità 50~150% della capacità 50~150% della capacità
Unità int. collegabili dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
Modello/Quantità P15~P250/2~50 P15~P250/2~50 P15~P250/2~50 P15~P250/2~50 P15~P250/2~50
Ø est. attacchi refr. Liquido/Gas mm 28,58/34,93 28,58/34,93 28,58/34,93 28,58/41,28 28,58/41,28
Portata nominale m3/h 7,20 + 7,20 7,20 + 7,20 7,20 + 7,20 7,20 + 7,20 7,20 + 7,20
Range operativo portata 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6 4,5+4,5 ~ 11,6+11,6
Acqua circolante
Calo di pressione kPa 44 + 44 44 + 44 44 + 44 44 + 44 44 + 44
Volume dello scambiatore l 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0 5,0 + 5,0
1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550
Dimensioni esterne (AxLxP) mm
1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550
Peso netto kg 216 + 216 216 +216 216 + 216 216 +216 216 + 216
Carica refr. R410A* 4 /CO 2 Eq kg/Tons 6,0+6,0 /25,06 6,0 + 6,0 /25,06 6,0 + 6,0 /25,06 6,0 + 6,0 /25,06 6,0 + 6,0 /25,06
*1 Condizioni di raffreddamento nominali: interno 27°C BS / 19°C BU. Temperatura acqua 30°C Lunghezza tubazioni 7.5m, dislivello 0m.
*2 Condizioni di riscaldamento nominali: interno 20°C BS. Temperatura acqua 20°C Lunghezza tubazioni 7.5m, dislivello 0m.
*3 Valori misurati in camera anecoica.
*4 GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014
