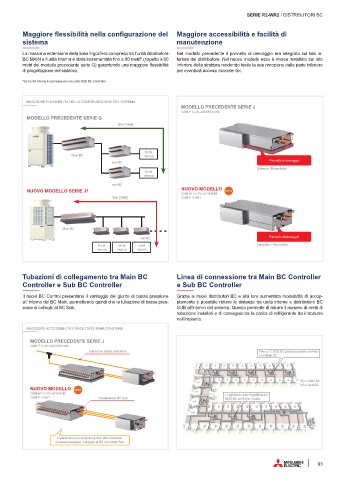

Page 95 - MITSUBISHIELECTRIC - SISTEMI VRF

SERIE R2-WR2 / DISTRIBUTORI BC

Maggiore flessibilità nella configurazione del Maggiore accessibilità e facilità di
sistema manutenzione

La massima estensione della linea frigorifera compresa tra l’unità distributore Nel modello precedente il pannello di drenaggio era integrato sul lato in-
BC MAIN e l’unità interna è stata incrementata fino a 90 metri* (rispetto a 60 feriore del distributore. Nel nuovo modello esso è invece installato sul lato
metri del modello precedente serie G) garantendo una maggiore flessibilità inferiore della struttura rendendo facile la sua rimozione dalla parte inferiore
di progettazione del sistema. per eventuali accessi manutentivi.
*Se l’unità interna è connessa ad una unità SUB BC Controller

MAGGIORE FLESSIBILITÀ NELLA CONFIGURAZIONE DEL SISTEMA
MODELLO PRECEDENTE SERIE J
CMB-P V-J/V-JA/V-KA/V-KB
MODELLO PRECEDENTE SERIE G
60m [196ft]

Unità
Main BC interna
Pannello di drenaggio
sub-BC
(Esterno / Rimovibile)
Unità
interna
sub-BC
NUOVO MODELLO SERIE J1 NUOVO MODELLO
CMB-M V-J1/V-JA1/V-KB1
90m [295ft] CMB-P V-KA1

Main BC
sub-BC Pannello di drenaggio
Unità Unità Unità (Integrato / Rimovibile)
interna interna interna

Tubazioni di collegamento tra Main BC Linea di connessione tra Main BC Controller
Controller e Sub BC Controller e Sub BC Controller
II nuovi BC Control presentano il vantaggio del giunto di bassa pressione Grazie ai nuovi distributori BC e alla loro aumentata modularità di accop-
all’ interno del BC Main, permettendo quindi che la tubazione di bassa pres- piamento è possibile ridurre le distanze tra unità interne e distributore BC
sione si colleghi al BC Sub . SUB all’interno del sistema. Questo permette di ridurre il numero di metri di
tubazione installati e di conseguenza la carica di refrigerante da introdurre
nell’impianto.

MAGGIORE ACCESSIBILITÀ E FACILITÀ DI MANUTENZIONE
MODELLO PRECEDENTE SERIE J
CMB-P V-J/V-JA/V-KA/V-KB
Tubazione bassa pressione Fino a 11 SUB BC possono essere connes-
si al Main BC

BC = Main BC
BS = Sub-BC
NUOVO MODELLO
CMB-M V-J1/V-JA1/V-KB1 Lunghezza Linea frigorifera dal
CMB-P V-KA1 Connessione BC Sub SUB-BC controller ridotta

Installazione più semplice grazie alla tubazione
di bassa pressione collegata al BC Controller Sub
