Page 90 - MITSUBISHIELECTRIC - SISTEMI VRF

LINEA WY / PQH(R)Y-P Y(S)LM-A

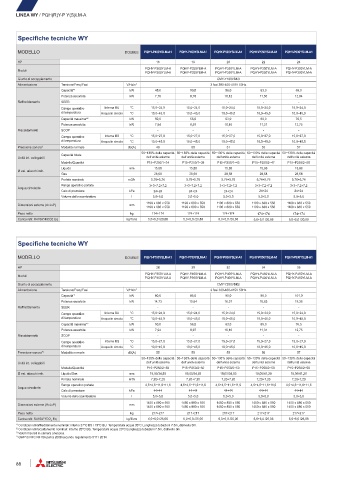

Specifiche tecniche WY

MODELLO DOUBLE PQHY-P400YSLM-A1 PQHY-P450YSLM-A1 PQHY-P500YSLM-A1 PQHY-P550YSLM-A1 PQHY-P600YSLM-A1
HP 16 18 20 22 24
PQHY-P200YLM-A PQHY-P250YLM-A PQHY-P250YLM-A PQHY-P300YLM-A PQHY-P300YLM-A
Moduli PQHY-P200YLM-A PQHY-P200YLM-A PQHY-P250YLM-A PQHY-P250YLM-A PQHY-P300YLM-A
Giunto di accoppiamento CMY-Y100VBK3
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità* 1 kW 45,0 50,0 56,0 63,0 69,0
Potenza assorbita kW 7,70 8,78 10,12 11,55 12,84
Raffreddamento SEER - - - - -
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 50,0 56,0 63,0 69,0 76,5
Potenza assorbita kW 7,94 8,97 10,16 11,31 12,75
Riscaldamento SCOP - - - - -
Campo operativo Interna BS °C 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora 3 Modalità normale dB(A) 49 50 51 55 57
50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità
Capacità totale
Unità int. collegabili dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
Modello/Quantità P15~P250/1~34 P15~P250/1~39 P15~P250/1~43 P15~P250/2~47 P15~P250/2~50
Liquido mm 15,88 15,88 15,88 15,88 15,88
Ø est. attacchi refr.
Gas 28,58 28,58 28,58 28,58 28,58
Portata nominale m3/h 5,76+5,76 5,76+5,76 5,76+5,76 5,76+5,76 5,76+5,76
Range operativo portata 3+3~7,2+7,2 3+3~7,2+7,2 3+3~7,2+7,2 3+3~7,2+7,2 3+3~7,2+7,2
Acqua circolante
Calo di pressione kPa 24+24 24+24 24+24 24+24 24+24
Volume dello scambiatore l 5,0+5,0 5,0+5,0 5,0+5,0 5,0+5,0 5,0+5,0
1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550
Dimensioni esterne (AxLxP) mm
1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550
Peso netto kg 174+174 174+174 174+174 174+174 174+174
Carica refr. R410A*4/CO2 Eq kg/Tons 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88 5,0+5,0 /20,88

Specifiche tecniche WY

MODELLO DOUBLE PQHY-P700YSLM-A1 PQHY-P750YSLM-A1 PQHY-P800YSLM-A1 PQHY-P850YSLM-A1 PQHY-P900YSLM-A1
HP 28 30 32 34 36
PQHY-P350YLM-A PQHY-P400YLM-A PQHY-P400YLM-A PQHY-P450YLM-A PQHY-P450YLM-A
Moduli
PQHY-P350YLM-A PQHY-P350YLM-A PQHY-P400YLM-A PQHY-P400YLM-A PQHY-P450YLM-A
Giunto di accoppiamento CMY-Y200VBK2
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità *1 kW 80,0 85,0 90,0 96,0 101,0
Potenza assorbita kW 14,73 15,64 16,57 18,03 19,38
Raffreddamento SEER - - - - -
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 50,0 56,0 63,0 69,0 76,5
Potenza assorbita kW 7,94 8,97 10,16 11,31 12,75
Riscaldamento SCOP - - - - -
Campo operativo Interna BS °C 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora *3 Modalità normale dB(A) 55 55 55 56 57
50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità
Unità int. collegabili dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
Modello/Quantità P15~P250/2~50 P15~P250/2~50 P15~P250/2~50 P15~P250/2~50 P15~P250/2~50
Ø est. attacchi refr. Liquido/Gas mm 19,05/34,93 19,05/34,93 19,05/34,93 19,05/41,28 19,05/41,28
Portata nominale m 3 /h 7,20+7,20 7,20+7,20 7,20+7,20 7,20+7,20 7,20+7,20
Range operativo portata 4,5+4,5~11,6+11,6 4,5+4,5~11,6+11,6 4,5+4,5~11,6+11,6 4,5+4,5~11,6+11,6 4,5+4,5~11,6+11,6
Acqua circolante
Calo di pressione kPa 44+44 44+44 44+44 44+44 44+44
Volume dello scambiatore l 5,0+5,0 5,0+5,0 5,0+5,0 5,0+5,0 5,0+5,0
1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550
Dimensioni esterne (AxLxP) mm 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550
Peso netto kg 217+217 217+217 217+217 217+217 217+217
Carica refr. R410A* 4 /CO 2 Eq kg/Tons 6,0+6,0 /25,06 6,0+6,0 /25,06 6,0+6,0 /25,06 6,0+6,0 /25,06 6,0+6,0 /25,06
*1 Condizioni di raffreddamento nominali: interno 27°C BS / 19°C BU. Temperatura acqua 30°C Lunghezza tubazioni 7.5m, dislivello 0m.
*2 Condizioni di riscaldamento nominali: interno 20°C BS. Temperatura acqua 20°C Lunghezza tubazioni 7.5m, dislivello 0m.
*3 Valori misurati in camera anecoica.
*4 GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014

88
