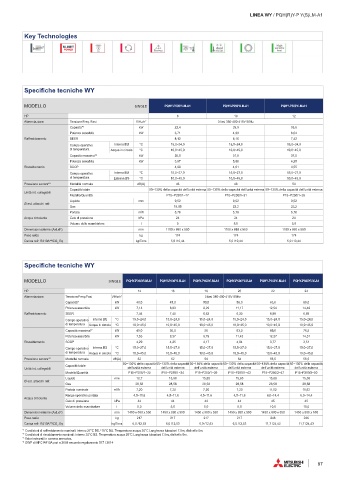

LINEA WY / PQH(R)Y-P Y(S)LM-A1

Key Technologies

M-NET High
dual
POWER Backup 18°C 9°C Setpoint sensible
heat

Specifiche tecniche WY

MODELLO SINGLE PQHY-P200YLM-A1 PQHY-P250YLM-A1 PQHY-P300YLM-A1
HP 8 10 12
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità* 1 kW 22,4 28,0 33,5
Potenza assorbita kW 3,71 4,90 6,04
Raffreddamento SEER 8,12 8,16 7,42
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 25,0 31,5 37,5
Potenza assorbita kW 3,97 5,08 6,25
Riscaldamento SCOP 4,90 4,61 4,55
Campo operativo Interna BU °C 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Esterna BS °C 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora* 3 Modalità normale dB(A) 46 48 54
Capacità totale 50~130% della capacità dell’unità esterna 50~130% della capacità dell’unità esterna 50~130% della capacità dell’unità esterna
Unità int. collegabili
Modello/Quantità P15~P250/1~17 P15~P250/1~21 P15~P250/1~26
Liquido mm 9,52 9,52 9,52
Ø est. attacchi refr.
Gas 19,05 22,2 22,2
Portata m 3 /h 5,76 5,76 5,76
Acqua circolante Calo di pressione kPa 24 24 24
Volume dello scambiatore l 5 5,0 5,0
Dimensioni esterne (AxLxP) mm 1100 x 880 x 550 1100 x 880 x 550 1100 x 880 x 550
Peso netto kg 174 174 174
Carica refr. R410A* 4 /CO 2 Eq kg/Tons 5,0 /10,44 5,0 /10,44 5,0 /10,44

Specifiche tecniche WY

MODELLO SINGLE PQHY-P350YLM-A1 PQHY-P400YLM-A1 PQHY-P450YLM-A1 PQHY-P500YLM-A1 PQHY-P550YLM-A1 PQHY-P600YLM-A1
HP 14 16 18 20 22 24
Alimentazione Tensione/Freq./Fasi V/Hz/n° 3 fasi 380-400-415V 50Hz
Capacità *1 kW 40,0 45,0 50,0 56,0 63,0 69,0
Potenza assorbita kW 7,14 8,03 9,29 11,17 12,54 14,49
Raffreddamento SEER 7,44 7,40 6,62 6,30 6,89 6,89
Campo operativo Interna BU °C 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0 15,0~24,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Capacità massima* 2 kW 45,0 50,0 56 63,0 69,0 76,5
Potenza assorbita kW 7,53 8,37 9,79 11,43 12,27 14,51
Riscaldamento SCOP 4,29 4,25 4,17 4,04 3,77 3,51
Campo operativo Interna BS °C 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0 15,0~27,0
di temperatura Acqua in circolo °C 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0 10,0~45,0
Pressione sonora* 3 Modalità normale dB(A) 52 52 54 54 56,5 56,5
50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità 50~130% della capacità
Capacità totale
Unità int. collegabili dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna dell’unità esterna
Modello/Quantità P15~P250/1~30 P15~P250/1~34 P15~P250/1~39 P15~P250/1~43 P15~P250/2~47 P15~P250/2~50
Liquido mm 12,7 15,88 15,88 15,88 15,88 15,88
Ø est. attacchi refr.
Gas 28,58 28,58 28,58 28,58 28,58 28,58
Portata nominale m 3 /h 7,20 7,20 7,20 7,20 11,52 11,52
Range operativo portata 4,5~11,6 4,5~11,6 4,5~11,6 4,5~11,6 6,0~14,4 6,0~14,4
Acqua circolante
Calo di pressione kPa 44 44 44 44 45 45
Volume dello scambiatore l 5,0 5,0 5,0 5,0 10,0 10,0
Dimensioni esterne (AxLxP) mm 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550 1450 x 880 x 550
Peso netto kg 217 217 217 217 246 246
Carica refr. R410A* 4 /CO 2 Eq kg/Tons 6,0 /12,53 6,0 /12,53 6,0 /12,53 6,0 /12,53 11,7 /24,43 11,7 /24,43
*1 Condizioni di raffreddamento nominali: interno 27°C BS / 19°C BU. Temperatura acqua 30°C Lunghezza tubazioni 7.5m, dislivello 0m.
*2 Condizioni di riscaldamento nominali: interno 20°C BS. Temperatura acqua 20°C Lunghezza tubazioni 7.5m, dislivello 0m.
*3 Valori misurati in camera anecoica.
*4 GWP di HFC R410A pari a 2088 secondo regolamento 517 / 2014
