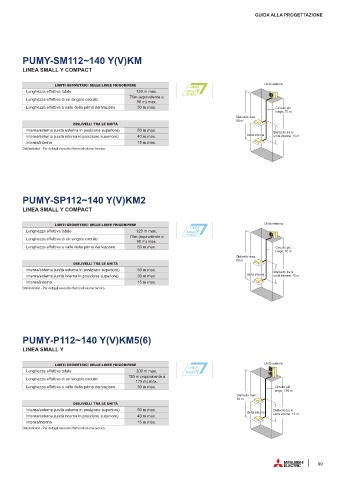

GUIDA ALLA PROGETTAZIONE

PUMY-SM112~140 Y(V)KM
LINEA SMALL Y COMPACT

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE Unità esterna
Lunghezza effettiva totale 120 m max.
70m (equivalente a
Lunghezza effettiva di un singolo circuito
90 m) max.
Lunghezza effettiva a valle della prima derivazione 50 m max. Circuito più
lungo: 70 m
Dislivello max:
50 m
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max. Dislivello tra le
Interna/esterna (unità interna in posizione superiore) 40 m max. Unità interna unità interne: 15 m
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-SP112~140 Y(V)KM2

LINEA SMALL Y COMPACT

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE Unità esterna
Lunghezza effettiva totale 120 m max.
70m (equivalente a
Lunghezza effettiva di un singolo circuito
90 m) max.
Lunghezza effettiva a valle della prima derivazione 50 m max. Circuito più
lungo: 70 m
Dislivello max:
50 m
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max. Dislivello tra le
Interna/esterna (unità interna in posizione superiore) 30 m max. Unità interna unità interne: 15 m
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P112~140 Y(V)KM5(6)

LINEA SMALL Y

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE Unità esterna
Lunghezza effettiva totale 300 m max.
150 m (equivalente a
Lunghezza effettiva di un singolo circuito
175 m) max.
Lunghezza effettiva a valle della prima derivazione 30 m max. Circuito più
lungo: 150 m
Dislivello max:
50 m
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max. Unità interna Dislivello tra le
Interna/esterna (unità interna in posizione superiore) 40 m max. unità interne: 15 m
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.
