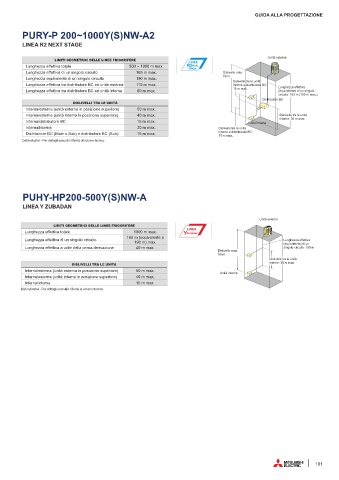

GUIDA ALLA PROGETTAZIONE

PURY-P 200~1000Y(S)NW-A2

LINEA R2 NEXT STAGE

Unità esterna
LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 500 ~ 1000 m max.
Lunghezza effettiva di un singolo circuito 165 m max. Dislivello max:
50 m
Lunghezza equivalente di un singolo circuito 190 m max.
Dislivello tra le unità
Lunghezza effettiva tra distributore BC ed unità esterna 110 m max. interne e distributore BC:
15 m max. Lunghezza effettiva
Lunghezza effettiva tra distributore BC ed unità interna 60 m max. (equivalente) di un singolo
circuito: 165 m (190 m max.)
Distributore BC
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max.
Interna/esterna (unità interna in posizione superiore) 40 m max. Dislivello tra le unità
Interna/distributore BC 15 m max. Unità interna interne: 30 m max.
Interna/interna 30 m max. Dislivello tra le unità
Distributore BC (Main o Sub) e distributore BC (Sub) 15 m max. interne e distributore BC:
15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUHY-HP200-500Y(S)NW-A
LINEA Y ZUBADAN

Unità esterna
LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 1000 m max.
165 m (equivalente a
Lunghezza effettiva di un singolo circuito Lunghezza effettiva
190 m) max. (equivalente) di un
Lunghezza effettiva a valle della prima derivazione 40 m max. singolo circuito: 150 m
Dislivello max:
50 m
Dislivello tra le unità
DISLIVELLI TRA LE UNITÀ interne: 30 m max.
Interna/esterna (unità esterna in posizione superiore) 50 m max. Unità interne
Interna/esterna (unità interna in posizione superiore) 40 m max.
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.
