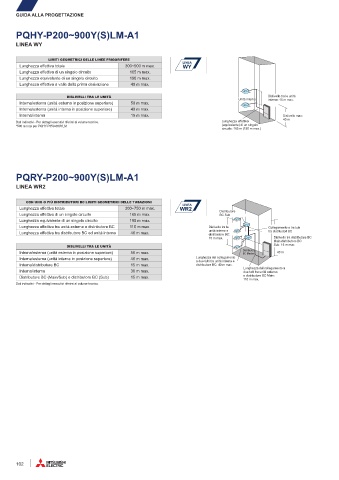

Page 104 - MITSUBISHIELECTRIC - SISTEMI VRF

GUIDA ALLA PROGETTAZIONE

PQHY-P200~900Y(S)LM-A1

LINEA WY

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 300~500 m max. WY
Lunghezza effettiva di un singolo circuito 165 m max.
Lunghezza equivalente di un singolo circuito 190 m max.
Lunghezza effettiva a valle della prima derivazione 40 m max.

DISLIVELLI TRA LE UNITÀ Unità interne Dislivello tra le unità
interne: 15 m max.
Interna/esterna (unità esterna in posizione superiore) 50 m max.
Interna/esterna (unità interna in posizione superiore) 40 m max.
Interna/interna 15 m max. Dislivello max:
40 m
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico. Lunghezza effettiva
*500 m max per PQHY-P350-600YLM (equivalente) di un singolo
circuito: 165 m (190 m max.)

PQRY-P200~900Y(S)LM-A1
LINEA WR2

CON UNO O PIÙ DISTRIBUTORI BC LIMITI GEOMETRICI DELLE TUBAZIONI
Lunghezza effettiva totale 300~750 m max. Distributore
Lunghezza effettiva di un singolo circuito 165 m max. BC Sub
Lunghezza equivalente di un singolo circuito 190 m max.
Lunghezza effettiva tra unità esterna e distributore BC 110 m max. Dislivello tra le Collegamento a tre tubi
unità interne e tra distributori BC
Lunghezza effettiva tra distributore BC ed unità interna 40 m max. distributore BC:
15 m max. Dislivello tra distributore BC
Main distributore BC
DISLIVELLI TRA LE UNITÀ Sub: 15 m max.
Interna/esterna (unità esterna in posizione superiore) 50 m max. Distributore 40 m
BC Master
Interna/esterna (unità interna in posizione superiore) 40 m max. Lunghezza del collegamento
a due tubi tra unità interna e
Interna/distributore BC 15 m max. distributore BC: 40 m max. Lunghezza del collegamento a
Interna/interna 30 m max. due tubi tra unità esterna
Distributore BC (Main/Sub) e distributore BC (Sub) 15 m max. e distributore BC Main:
110 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.
