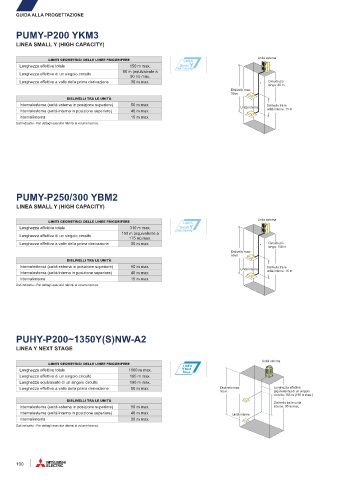

GUIDA ALLA PROGETTAZIONE

PUMY-P200 YKM3

LINEA SMALL Y (HIGH CAPACITY)

Unità esterna
LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 150 m max.
80 m (equivalente a
Lunghezza effettiva di un singolo circuito
90 m) max.
Lunghezza effettiva a valle della prima derivazione 30 m max. Circuito più
lungo: 80 m
Dislivello max:
50 m
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max. Unità interna Dislivello tra le
Interna/esterna (unità interna in posizione superiore) 40 m max. unità interne: 15 m
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P250/300 YBM2
LINEA SMALL Y (HIGH CAPACITY)

Unità esterna
LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 310 m max.
150 m (equivalente a
Lunghezza effettiva di un singolo circuito
175 m) max.
Lunghezza effettiva a valle della prima derivazione 30 m max. Circuito più
lungo: 150 m
Dislivello max:
50 m
DISLIVELLI TRA LE UNITÀ
Interna/esterna (unità esterna in posizione superiore) 50 m max. Unità interna Dislivello tra le
Interna/esterna (unità interna in posizione superiore) 40 m max. unità interne: 15 m
Interna/interna 15 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUHY-P200~1350Y(S)NW-A2

LINEA Y NEXT STAGE

Unità esterna
LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE
Lunghezza effettiva totale 1000 m max.
Lunghezza effettiva di un singolo circuito 165 m max.
Lunghezza equivalente di un singolo circuito 190 m max.
Lunghezza effettiva a valle della prima derivazione 90 m max. Dislivello max: Lunghezza effettiva
50 m (equivalente) di un singolo
circuito: 165 m (190 m max.)
DISLIVELLI TRA LE UNITÀ Dislivello tra le unità
Interna/esterna (unità esterna in posizione superiore) 50 m max. interne: 30 m max.
Interna/esterna (unità interna in posizione superiore) 40 m max. Unità interne
Interna/interna 30 m max.
Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.
