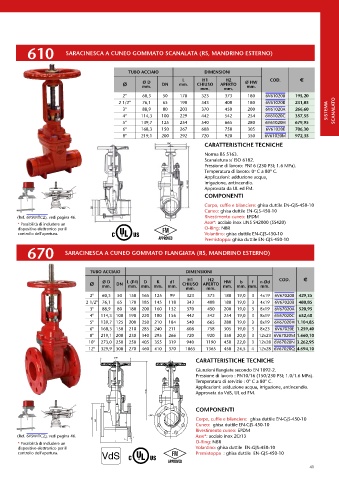

Page 41 - ATUSA - LISTINO 2023

610 SARACINESCA A CUNEO GOMMATO SCANALATA (RS, MANDRINO ESTERNO)

TUBO ACCIAIO DIMENSIONI
H1
H2
L
Ø Ø D DN mm. CHIUSO APERTO Ø HW COD. €
mm.
mm. mm. mm.
2” 60,3 50 178 323 373 180 6V610208 195,20
2 1/2” 76,1 65 190 343 408 180 6V61020B 231,85
3” 88,9 80 203 370 450 200 6V61020A 266,60 SISTEMA SCANALATO
4” 114,3 100 229 442 542 254 6V61020C 357,55
5” 139,7 125 254 540 665 280 6V61020H 679,95
6” 168,3 150 267 608 758 305 6V61020E 706,30
8” 219,1 200 292 720 920 350 6V61020M 972,35
CARATTERISTICHE TECNICHE
Norma BS 5163.
Scanalatura s/ ISO 6182.
Pressione di lavoro: PN16 (230 PSI; 1.6 MPa).
Temperatura di lavoro: 0° C a 80º C.
Applicazioni: adduzione acqua,
irrigazione, antincendio.
Approvata da UL ed FM.
COMPONENTI
Corpo, cuffie e bilanciere: ghisa duttile EN-GJS-450-10
Cuneo: ghisa duttile EN-GJS-450-10
(Ref. 6VSWITC2), vedi pagina 46. Rivestimento cuneo: EPDM
* Possibilità di includere un Asse*: acciaio inox UNS S42000 (SS420)
dispositivo elettronico per il O-Ring: NBR
controllo dell’apertura. Volantino: ghisa duttile EN-GJS-450-10
Premistoppa: ghisa duttile EN-GJS-450-10
ER-076/2/95
670 SARACINESCA A CUNEO GOMMATO FLANGIATA (RS, MANDRINO ESTERNO)

TUBO ACCIAIO DIMENSIONI
H1 H2 COD. €
n-Ød
Ø D
d1
f
HW
b
Ø mm. DN L (F4) D K mm. CHIUSO APERTO mm. mm. mm. mm.
mm. mm. mm.
mm. mm.
2" 60,3 50 150 165 125 99 323 373 180 19,0 3 4x19 6V670208 429,35
2 1/2" 76,1 65 170 185 145 118 343 408 180 19,0 3 4x19 6V67020B 480,85
3" 88,9 80 180 200 160 132 370 450 200 19,0 3 8x19 6V67020A 520,95
4" 114,3 100 190 220 180 156 442 542 254 19,0 3 8x19 6V67020C 652,60
5" 139,7 125 200 250 210 184 540 665 280 19,0 3 8x19 6V67020H 1.104,85
6" 168,3 150 210 285 240 211 608 758 305 19,0 3 8x23 6V67020E 1.259,40
8" 219,1 200 230 340 295 266 720 920 350 20,0 3 12x23 6V67020M 1.660,10
10" 273,0 250 250 405 355 319 940 1190 450 22,0 3 12x28 6V67020N 3.262,95
12" 329,9 300 270 460 410 370 1065 1365 450 24,5 4 12x28 6V67020Q 4.694,10
ØHW
CARATTERISTICHE TECNICHE
y x
Giunzioni flangiate secondo EN 1092-2.
Pressione di lavoro : PN10/16 (150/230 PSI; 1.0/1.6 MPa).
Temperatura di servizio : 0° C a 80° C.
Applicazioni: adduzione acqua, irrigazione, antincendio.
H1(H2) Approvata da VdS, UL ed FM.
COMPONENTI
n-Ød ØK
ØD Corpo, cuffie e bilanciere: ghisa duttile EN-GJS-450-10
Ød1
DN
Cuneo: ghisa duttile EN-GJS-450-10
Rivestimento cuneo: EPDM
(Ref. 6VSWITC2), vedi pagina 46. f Asse*: acciaio inox 2Cr13
b
* Possibilità di includere un L O-Ring: NBR
dispositivo elettronico per il Volantino: ghisa duttile EN-GJS-450-10
controllo dell’apertura. Premistoppa : ghisa duttile EN-GJS-450-10
