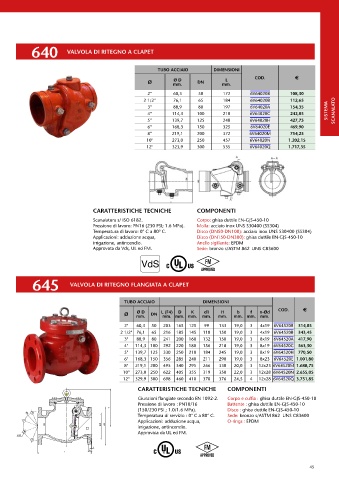

Page 45 - ATUSA - LISTINO 2023

640 VALVOLA DI RITEGNO A CLAPET

TUBO ACCIAIO DIMENSIONI
COD. €
L
Ø D
Ø mm. DN mm.
2” 60,3 50 172 6V640208 108,30
2 1/2” 76,1 65 184 6V64020B 112,65
3” 88,9 80 197 6V64020A 154,35
4” 114,3 100 210 6V64020C 242,85 SISTEMA SCANALATO
5” 139,7 125 248 6V64020H 427,75
6” 168,3 150 325 6V64020E 469,90
8” 219,1 200 372 6V64020M 754,25
10" 273,0 250 457 6V64020N 1.202,15
12" 323,9 300 535 6V64020Q 1.717,35

CARATTERISTICHE TECNICHE COMPONENTI

Scanalatura s/ ISO 6182. Corpo: ghisa duttile EN-GJS-450-10
Pressione di lavoro: PN16 (230 PSI; 1.6 MPa). Molla: acciaio inox UNS S30400 (SS304)
Temperatura di lavoro: 0° C a 80º C. Disco (DN50-DN100): acciaio inox UNS S30400 (SS304)
Applicazioni: adduzione acqua, Disco (DN150-DN300): ghisa duttile EN-GJS-450-10
irrigazione, antincendio. Anello sigillante: EPDM
Approvata da Vds, UL ed FM. Sede: bronzo s/ASTM 862 UNS C83600

ER-076/2/95
645 VALVOLA DI RITEGNO FLANGIATA A CLAPET

TUBO ACCIAIO DIMENSIONI
COD. €
f
n-Ød
b
d1
H
Ø D
Ø mm. DN L (F4) D K mm. mm. mm. mm. mm.
mm. mm. mm.
2" 60,3 50 203 165 125 99 133 19,0 3 4x19 6V645208 314,85
2 1/2" 76,1 65 216 185 145 118 150 19,0 3 4x19 6V64520B 343,45
3" 88,9 80 241 200 160 132 150 19,0 3 8x19 6V64520A 417,90
4" 114,3 100 292 220 180 156 218 19,0 3 8x19 6V64520C 563,30
5" 139,7 125 330 250 210 184 245 19,0 3 8x19 6V64520H 770,50
6" 168,3 150 356 285 240 211 290 19,0 3 8x23 6V64520E 1.001,80
8" 219,1 200 495 340 295 266 330 20,0 3 12x23 6V64520M 1.688,75
10" 273,0 250 622 405 355 319 350 22,0 3 12x28 6V64520N 2.655,05
12" 329,9 300 698 460 410 370 376 24,5 4 12x28 6V64520Q 3.751,85
CARATTERISTICHE TECNICHE COMPONENTI
Giunzioni flangiate secondo EN 1092-2. Corpo e cuffia : ghisa duttile EN-GJS-450-10
Pressione di lavoro : PN10/16 Battente : ghisa duttile EN-GJS-450-10
H
(150/230 PSI ; 1.0/1.6 MPa). Disco : ghisa duttile EN-GJS-450-10
ØK
Temperatura di servizio : 0° C a 80° C. Sede: bronzo s/ASTM 862 UNS C83600
Applicazioni: adduzione acqua, O-rings : EPDM
DN Ød1 ØD
irrigazione, antincendio.
7 Approvata da UL ed FM.
n-Ød 8
9
10
f
b
L
ER-076/2/95
45
