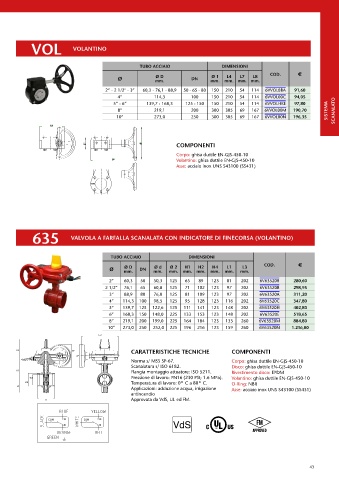

Page 43 - ATUSA - LISTINO 2023

VOL VOLANTINO

TUBO ACCIAIO DIMENSIONI
COD. €
L8
L7
L4
Ø D
Ø 1
Ø mm. DN mm. mm. mm. mm.
2” - 2 1/2" - 3” 60,3 - 76,1 - 88,9 50 - 65 - 80 150 210 54 114 6VVOL8BA 91,60
4” 114,3 100 150 210 54 114 6VVOL00C 94,05
5” - 6” 139,7 - 168,3 125 - 150 150 210 54 114 6VVOLHKE 97,80
8” 219,1 200 300 305 69 167 6VVOL00M 190,70 SISTEMA SCANALATO
10” 273,0 250 300 305 69 167 6VVOL00N 196,35
L8

COMPONENTI L7 Ø1 COMPONENTI
Corpo: ghisa duttile EN-GJS-450-10 Corpo: ghisa duttile EN-GJS-450-10
Disco: ghisa duttile EN-GJS-450-10 L4 Volantino: ghisa duttile EN-GJS-450-10
Rivestimento disco: EPDM Asse: acciaio inox UNS S43100 (SS431)
Leva: ghisa duttile EN-GJS-450-10
O-Ring: NBR
Asse: acciaio inox UNS S42000 (SS420) CLOSE
OPEN

635 VALVOLA A FARFALLA SCANALATA CON INDICATORE DI FINECORSA (VOLANTINO)

TUBO ACCIAIO DIMENSIONI
COD. €
L1
H1
Ø D
L3
H4
Ø 2
H2
Ø d
Ø mm. DN mm. mm. mm. mm. mm. mm. mm.
2” 60,3 50 50,3 125 65 89 123 81 202 6V635208 280,60
2 1/2” 76,1 65 60,8 125 71 102 123 97 202 6V63520B 298,95
3” 88,9 80 76,0 125 81 109 123 97 202 6V63520A 311,20
4” 114,3 100 98,5 125 95 128 123 116 202 6V63520C 347,80
5” 139,7 125 122,6 125 111 141 123 148 202 6V63520H 402,80
6” 168,3 150 148,0 225 133 153 123 148 202 6V63520E 518,65
8” 219,1 200 199,0 225 164 184 123 133 260 6V63520M 884,80
10” 273,0 250 252,0 225 196 216 123 159 260 6V63520N 1.216,80
COMPONENTI CARATTERISTICHE TECNICHE COMPONENTI
Corpo: ghisa duttile EN-GJS-450-10 Norma s/ MSS SP-67. Corpo: ghisa duttile EN-GJS-450-10
Disco: ghisa duttile EN-GJS-450-10 Scanalatura s/ ISO 6182. Disco: ghisa duttile EN-GJS-450-10
Rivestimento disco: EPDM Flangia montaggio attuatore: ISO 5211. Rivestimento disco: EPDM
Volantino: ghisa duttile EN-GJS-450-10 Pressione di lavoro: PN16 (230 PSI; 1.6 MPa). Volantino: ghisa duttile EN-GJS-450-10
O-Ring: NBR Temperatura di lavoro: 0º C a 80º C. O-Ring: NBR
Asse: acciaio inox UNS S42000 (SS420) Applicazioni: adduzione acqua, irrigazione Asse: acciaio inox UNS S43100 (SS431)
antincendio
Approvata da VdS, UL ed FM.

ER-076/2/95

43
