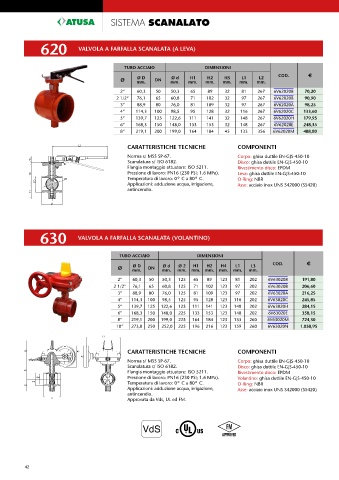

Page 42 - ATUSA - LISTINO 2023

SISTEMA SCANALATO

620 VALVOLA A FARFALLA SCANALATA (A LEVA)

TUBO ACCIAIO DIMENSIONI
COD. €
Ø d
Ø D
L1
L2
H3
H1
H2
Ø mm. DN mm. mm. mm. mm. mm. mm.
2” 60,3 50 50,3 65 89 32 81 267 6V620208 70,20
2 1/2” 76,1 65 60,8 71 102 32 97 267 6V62020B 90,90
3” 88,9 80 76,0 81 109 32 97 267 6V62020A 98,25
4” 114,3 100 98,5 95 128 32 116 267 6V62020C 133,60
5” 139,7 125 122,6 111 141 32 148 267 6V62020H 179,95
6” 168,3 150 148,0 133 153 32 148 267 6V62020E 248,35
8” 219,1 200 199,0 164 184 45 133 356 6V62020M 488,80
CARATTERISTICHE TECNICHE COMPONENTI
L2
Norma s/ MSS SP-67. Corpo: ghisa duttile EN-GJS-450-10
H3 Scanalatura s/ ISO 6182. Disco: ghisa duttile EN-GJS-450-10
Flangia montaggio attuatore: ISO 5211. Rivestimento disco: EPDM
H2 Pressione di lavoro: PN16 (230 PSI; 1.6 MPa). Leva: ghisa duttile EN-GJS-450-10
Ød Temperatura di lavoro: 0º C a 80º C. O-Ring: NBR
ØD
Applicazioni: adduzione acqua, irrigazione, Asse: acciaio inox UNS S42000 (SS420)
antincendio.
H1
L1

630 VALVOLA A FARFALLA SCANALATA (VOLANTINO)

TUBO ACCIAIO DIMENSIONI
COD. €
Ø 2
H1
Ø d
L3
Ø D
H4
H2
L1
Ø mm. DN mm. mm. mm. mm. mm. mm. mm.
2” 60,3 50 50,3 125 65 89 123 81 202 6V630208 191,80
2 1/2” 76,1 65 60,8 125 71 102 123 97 202 6V63020B 206,60
3” 88,9 80 76,0 125 81 109 123 97 202 6V63020A 216,25
4” 114,3 100 98,5 125 95 128 123 116 202 6V63020C 245,85
5” 139,7 125 122,6 125 111 141 123 148 202 6V63020H 284,15
6” 168,3 150 148,0 225 133 153 123 148 202 6V63020E 358,15
8” 219,1 200 199,0 225 164 184 123 133 260 6V63020M 724,30
10” 273,0 250 252,0 225 196 216 123 159 260 6V63020N 1.058,95
CARATTERISTICHE TECNICHE COMPONENTI
Norma s/ MSS SP-67. Corpo: ghisa duttile EN-GJS-450-10
Scanalatura s/ ISO 6182. Disco: ghisa duttile EN-GJS-450-10
Flangia montaggio attuatore: ISO 5211. Rivestimento disco: EPDM
Pressione di lavoro: PN16 (230 PSI; 1.6 MPa). Volantino: ghisa duttile EN-GJS-450-10
Temperatura di lavoro: 0º C a 80º C. O-Ring: NBR
Applicazioni: adduzione acqua, irrigazione, Asse: acciaio inox UNS S42000 (SS420)
antincendio.
Approvata da Vds, UL ed FM.

ER-076/2/95
