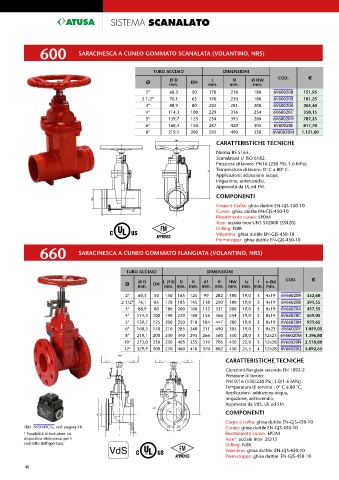

Page 40 - ATUSA - LISTINO 2023

SISTEMA SCANALATO

600 SARACINESCA A CUNEO GOMMATO SCANALATA (VOLANTINO, NRS)

TUBO ACCIAIO DIMENSIONI
COD. €
H
L
Ø D
Ø mm. DN mm. mm. Ø HW
mm.
2” 60,3 50 178 218 180 6V600208 151,95
2 1/2” 76,1 65 190 230 180 6V60020B 181,25
3” 88,9 80 203 281 200 6V60020A 265,40
4” 114,3 100 229 316 254 6V60020C 358,15
5” 139,7 125 254 393 280 6V60020H 787,25
6” 168,3 150 267 420 305 6V60020E 817,70
8” 219,1 200 292 490 350 6V60020M 1.121,00

CARATTERISTICHE TECNICHE
Norma BS 5163.
Scanalatura s/ ISO 6182.
Pressione di lavoro: PN16 (230 PSI; 1.6 MPa).
Temperatura di lavoro: 0° C a 80º C.
Applicazioni: adduzione acqua,
irrigazione, antincendio.
Approvata da UL ed FM.
COMPONENTI
Corpo e Cuffia: ghisa duttile EN-GJS-450-10
Cuneo: ghisa duttile EN-GJS-450-10
Rivestimento cuneo: EPDM
Asse: acciaio inox UNS S42000 (SS420)
O-Ring: NBR
Volantino: ghisa duttile EN-GJS-450-10
Premistoppa: ghisa duttile EN-GJS-450-10
ER-076/2/95
660 SARACINESCA A CUNEO GOMMATO FLANGIATA (VOLANTINO, NRS)

TUBO ACCIAIO DIMENSIONI
COD. €
b
f
Ø D
HW
n-Ød
Ø mm. DN L (F4) D K d1 H mm. mm. mm. mm.
mm. mm. mm. mm. mm.
2" 60,3 50 150 165 125 99 282 180 19,0 3 4x19 6V660208 352,60
2 1/2" 76,1 65 170 185 145 118 290 180 19,0 3 4x19 6V66020B 391,55
3" 88,9 80 180 200 160 132 331 200 19,0 3 8x19 6V66020A 437,35
4" 114,3 100 190 220 180 156 366 254 19,0 3 8x19 6V66020C 569,05
5" 139,7 125 200 250 210 184 447 280 19,0 3 8x19 6V66020H 921,65
6" 168,3 150 210 285 240 211 490 305 19,0 3 8x23 6V66020E 1.059,05
8" 219,1 200 230 340 295 266 560 350 20,0 3 12x23 6V66020M 1.396,80
10" 273,0 250 250 405 355 319 706 450 22,0 3 12x28 6V66020N 2.518,80
12" 329,9 300 270 460 410 370 802 450 24,5 4 12x28 6V66020Q 3.892,65
ØHW
CARATTERISTICHE TECNICHE
Giunzioni flangiate secondo EN 1092-2
Pressione di lavoro:
PN10/16 (150/230 PSI; 1.0/1.6 MPa).
Temperatura di servizio : 0° C a 80 °C.
H
Applicazioni: adduzione acqua,
irrigazione, antincendio.
Approvata da VdS, UL ed FM.
n-Ød
ØK COMPONENTI
ØD Ød1 DN
Corpo e cuffia: ghisa duttile EN-GJS-450-10
(Ref. 6VSWITC1), vedi pagina 46. Cuneo: ghisa duttile EN-GJS-450-10
* Possibilità di includere un L f b Rivestimento cuneo: EPDM
dispositivo elettronico per il Asse*: acciaio inox 2Cr13
controllo dell’apertura. O-Ring: NBR
Volantino: ghisa duttile EN-GJS-450-10
Premistoppa: ghisa duttile EN-GJS-450-10
ER-076/2/95
