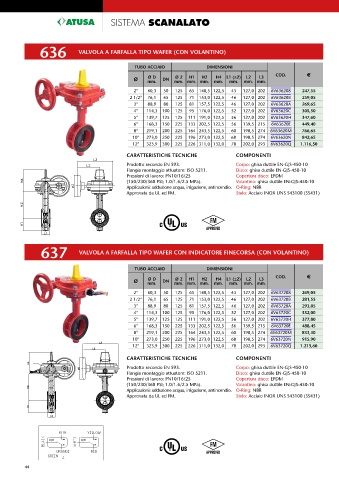

Page 44 - ATUSA - LISTINO 2023
P. 44

SISTEMA SCANALATO



               636           VALVOLA A FARFALLA TIPO WAFER (CON VOLANTINO)



                                                TUBO ACCIAIO              DIMENSIONI
                                                                                                  COD.       €
                                                                   H1
                                                               Ø 2
                                                     Ø D
                                                                             H4
                                                                        H2
                                                Ø    mm.  DN  mm. mm. mm.   mm.  L1 (±2)  L2               L3
                                                                                       mm. mm.
                                                                                  mm.
                                                2"   60,3  50  125  65  140,5 122,5  43  127,0 202  6V636208  247,55
                                               2 1/2"  76,1  65  125  71  153,0 122,5  46  127,0 202  6V63620B  259,05
                                                3"   88,9  80  125  81  157,5 122,5  46  127,0 202  6V63620A  269,65
                                                4"  114,3  100  125  95  176,0 122,5  52  127,0 202  6V63620C  305,50
                                                5"  139,7  125  125  111 191,0 122,5  56  127,0 202  6V63620H  347,60
                                                6"  168,3  150  225  133 202,5 122,5  56  139,5 215  6V63620E  449,40
                                                8"  219,1  200  225  164 243,5 122,5  60  198,5 274  6V63620M  766,65
                                                10"  273,0  250  225  196 273,0 122,5  68  198,5 274  6V63620N  842,65
                                                12"  323,9  300  225  226 311,0 132,0  78  202,0 293  6V63620Q  1.116,50
                                              CARATTERISTICHE TECNICHE              COMPONENTI
                                              Prodotto secondo EN 593.              Corpo: ghisa duttile EN-GJS-450-10
                                              Flangia montaggio attuatore: ISO 5211.  Disco: ghisa duttile EN-GJS-450-10
                                              Pressioni di lavoro: PN10/16/25       Copertura disco: EPDM
                                              (150/230/360 PSI; 1.0/1.6/2.5 MPa).   Volantino: ghisa duttile EN-GJS-450-10
                                              Applicazioni: adduzione acqua, irrigazione, antincendio.  O-Ring: NBR
                                              Approvata da UL ed FM.                Stelo: Acciaio INOX UNS S43100 (SS431)







                                                                                                         ER-076/2/95
               637           VALVOLA A FARFALLA TIPO WAFER CON INDICATORE FINECORSA (CON VOLANTINO)



                                                TUBO ACCIAIO              DIMENSIONI
                                                                                                  COD.       €
                                                     Ø D
                                                               Ø 2
                                                                   H1
                                                                        H2
                                                                             H4
                                                Ø    mm.  DN  mm. mm. mm.   mm.  L1 (±2)  L2               L3
                                                                                  mm.
                                                                                       mm. mm.
                                                2"   60,3  50  125  65  140,5 122,5  43  127,0 202  6V637208  269,05
                                               2 1/2"  76,1  65  125  71  153,0 122,5  46  127,0 202  6V63720B  281,55
                                                3"   88,9  80  125  81  157,5 122,5  46  127,0 202  6V63720A  293,05
                                                4"  114,3  100  125  95  176,0 122,5  52  127,0 202  6V63720C  332,00
                                                5"  139,7  125  125  111 191,0 122,5  56  127,0 202  6V63720H  377,80
                                                6"  168,3  150  225  133 202,5 122,5  56  139,5 215  6V63720E  488,45
                                                8"  219,1  200  225  164 243,5 122,5  60  198,5 274  6V63720M  833,30
                                                10"  273,0  250  225  196 273,0 122,5  68  198,5 274  6V63720N  915,90
                                                12"  323,9  300  225  226 311,0 132,0  78  202,0 293  6V63720Q  1.213,60
                                              CARATTERISTICHE TECNICHE              COMPONENTI
                                              Prodotto secondo EN 593.              Corpo: ghisa duttile EN-GJS-450-10
                                              Flangia montaggio attuatore: ISO 5211.  Disco: ghisa duttile EN-GJS-450-10
                                              Pressioni di lavoro: PN10/16/25       Copertura disco: EPDM
                                              (150/230/360 PSI; 1.0/1.6/2.5 MPa).   Volantino: ghisa duttile EN-GJS-450-10
                                              Applicazioni: adduzione acqua, irrigazione, antincendio.  O-Ring: NBR
                                              Approvata da UL ed FM.                Stelo: Acciaio INOX UNS S43100 (SS431)












                                                                                                         ER-076/2/95
