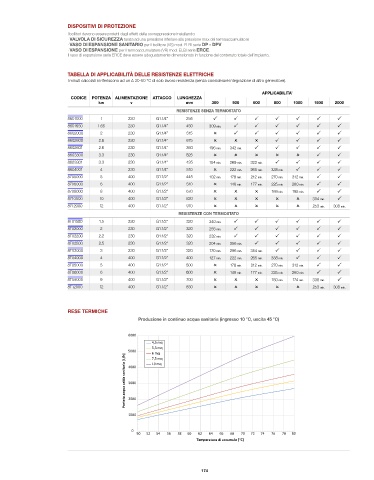

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del termoaccumulatore
· VASO DI ESPANSIONE SANITARIO per il bollitore (VS) mod. ELBI serie DP - DPV
· VASO DI ESPANSIONE per il termoaccumulatore (VR) mod. ELBI serie ERCE.
Il vaso di espansione serie ERCE deve essere adeguatamente dimensionato in funzione del contenuto totale dell’impianto.

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).

APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 600 800 1000 1500 2000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P
8601650 1.65 230 G1.1/4” 450 309 min. P P P P P P
8602000 2 230 G1.1/4” 515 O P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O P P P P
8602601 2.6 230 G1.1/4” 360 196 min. 342 min. P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O P P
8603301 3.3 230 G1.1/4” 435 154 min. 269 min. 322 min. P P P P
8604001 4 230 G1.1/4” 510 O 222 min. 265 min. 338 min. P P P
8705000 5 400 G1.1/2” 445 102 min. 178 min. 212 min. 270 min. 312 min. P P
8706000 6 400 G1.1/2” 510 O 148 min. 177 min. 225 min. 260 min. P P
8708000 8 400 G1.1/2” 670 O O O 169 min. 195 min. P P
8710000 10 400 G1.1/2” 820 O O O O O 304 min. P
8712000 12 400 G1.1/2” 970 O O O O O 253 min. 308 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 340 min. P P P P P P
8T02000 2 230 G1.1/2” 320 255 min. P P P P P P
8T02200 2.2 230 G1.1/2” 320 232 min. P P P P P P
8T02500 2.5 230 G1.1/2” 320 204 min. 356 min. P P P P P
8T03000 3 230 G1.1/2” 320 170 min. 296 min. 354 min. P P P P
8T04000 4 400 G1.1/2” 400 127 min. 222 min. 265 min. 338 min. P P P
8T05000 5 400 G1.1/2” 500 O 178 min. 212 min. 270 min. 312 min. P P
8T06000 6 400 G1.1/2” 600 O 148 min. 177 min. 225 min. 260 min. P P
8T09000 9 400 G1.1/2” 700 O O O 150 min. 174 min. 338 min. P
8T12000 12 400 G1.1/2” 850 O O O O O 253 min. 308 min.

RESE TERMICHE
Produzione in continuo acqua sanitaria (ingresso 10 °C, uscita 45 °C)

6000
4,5 mq
5,3 mq
5000 6 mq
Portata acqua calda sanitaria [L/h] 4000
7,5 mq
10 mq

3000

2000

1000

0
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura di accumulo [°C]
