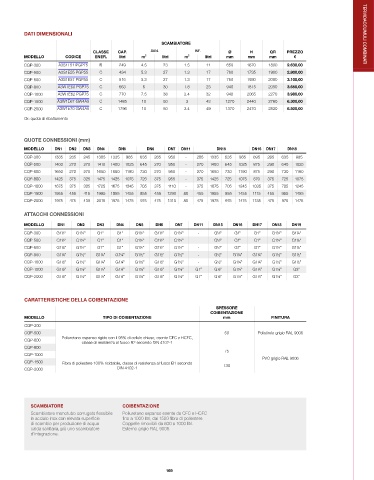

DATI DIMENSIONALI TERMOACCUMULI COMBINATI
SCAMBIATORE
CLASSE CAP. SAN. INF. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
CQP-300 A3S1L51 PGP75 B 249 4.5 23 1.5 11 650 1670 1800 2.630,00
CQP-500 A3S1E55 PGP55 C 434 5.3 27 1.3 17 760 1735 1900 2.800,00
CQP-600 A3S1E57 PGP55 C 516 5.3 27 1.3 17 760 1930 2080 3.100,00
CQP-800 A3W1E60 PGP75 C 663 6 30 1.8 25 940 1815 2050 3.650,00
CQP-1000 A3W1E62 PGP75 C 770 7.5 38 2.4 32 940 2065 2270 3.980,00
CQP-1500 A3W1E67 GW4A5 C 1485 10 50 3 43 1270 2440 2760 6.300,00
CQP-2000 A3W1E70 GW4A5 C 1796 10 50 3.4 49 1370 2470 2830 6.500,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18
CQP-300 1335 285 245 1385 1335 985 635 285 950 - 285 1335 635 985 895 265 635 985
CQP-500 1400 270 270 1410 1400 1025 645 270 950 - 270 1400 645 1025 875 290 645 1025
CQP-600 1650 270 270 1650 1650 1190 730 270 950 - 270 1650 730 1190 875 290 730 1190
CQP-800 1425 375 325 1475 1425 1075 725 375 955 - 375 1425 725 1075 870 375 725 1075
CQP-1000 1675 375 325 1725 1675 1245 705 375 1110 - 375 1675 705 1245 1035 375 705 1245
CQP-1500 1955 455 415 1995 1955 1455 955 455 1290 80 455 1955 955 1455 1115 455 955 1455
CQP-2000 1975 475 435 2015 1975 1475 975 475 1310 80 475 1975 975 1475 1135 475 975 1475
ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN19
CQP-300 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
CQP-500 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
CQP-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
CQP-800 G1¼” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½”
CQP-1000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½”
CQP-1500 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3”
CQP-2000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
CQP-300
CQP-500 50 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
CQP-600
classe di resistenza al fuoco B2 secondo DIN 4102-1
CQP-800
75
CQP-1000
PVC grigio RAL 9006
CQP-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo
CQP-2000 DIN 4102-1 130

SCAMBIATORE COIBENTAZIONE
Scambiatore monotubo corrugato flessibile Poliuretano espanso esente da CFC e HCFC
in acciaio inox con elevata superficie fino a 1000 litri, dai 1500 fibra di poliestere.
di scambio per produzione di acqua Coppelle rimovibili da 800 a 1000 litri.
calda sanitaria, più uno scambiatore Esterno grigio RAL 9006.
d’integrazione.

169
