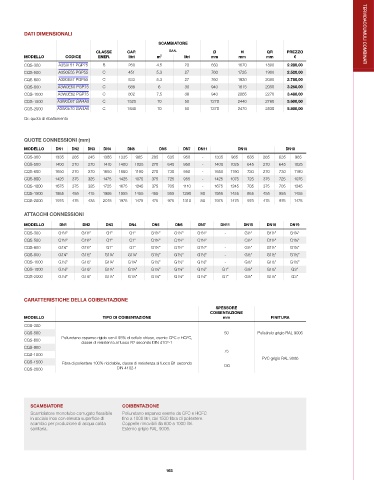

Page 166 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI TERMOACCUMULI COMBINATI
SCAMBIATORE
CLASSE CAP. SAN. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm €
CQS-300 A3S0L51 PGP75 B 260 4.5 23 650 1670 1800 2.280,00
CQS-500 A3S0E55 PGP55 C 451 5.3 27 760 1735 1900 2.520,00
CQS-600 A3S0E57 PGP55 C 533 5.3 27 760 1930 2080 2.780,00
CQS-800 A3W0E60 PGP75 C 688 6 30 940 1815 2050 3.250,00
CQS-1000 A3W0E62 PGP75 C 802 7.5 38 940 2065 2270 3.480,00
CQS-1500 A3W0E67 GW4A5 C 1525 10 50 1270 2440 2760 5.600,00
CQS-2000 A3W0E70 GW4A5 C 1845 10 50 1370 2470 2830 5.800,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN18
CQS-300 1335 285 245 1385 1335 985 285 635 950 - 1335 985 635 285 635 985
CQS-500 1400 270 270 1410 1400 1025 270 645 950 - 1400 1025 645 270 645 1025
CQS-600 1650 270 270 1650 1650 1190 270 730 950 - 1650 1190 730 270 730 1190
CQS-800 1425 375 325 1475 1425 1075 375 725 955 - 1425 1075 725 375 725 1075
CQS-1000 1675 375 325 1725 1675 1245 375 705 1110 - 1675 1245 705 375 705 1245
CQS-1500 1955 455 415 1995 1955 1455 455 955 1290 80 1955 1455 955 455 955 1455
CQS-2000 1975 475 435 2015 1975 1475 475 975 1310 80 1975 1475 975 475 975 1475
ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN18 DN19
CQS-300 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1½” G1¼”
CQS-500 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1½” G1¼”
CQS-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” - G½” G1½” G1¼”
CQS-800 G1¼” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1½” G1½”
CQS-1000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1½” G1½”
CQS-1500 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1½” G3”
CQS-2000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1½” G3”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
CQS-300
CQS-500 50 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
CQS-600
classe di resistenza al fuoco B2 secondo DIN 4102-1
CQS-800
75
CQS-1000
PVC grigio RAL 9006
CQS-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo
CQS-2000 DIN 4102-1 130

SCAMBIATORE COIBENTAZIONE
Scambiatore monotubo corrugato flessibile Poliuretano espanso esente da CFC e HCFC
in acciaio inox con elevata superficie di fino a 1000 litri, dai 1500 fibra di poliestere.
scambio per produzione di acqua calda Coppelle rimovibili da 800 a 1000 litri.
sanitaria. Esterno grigio RAL 9006.

165
