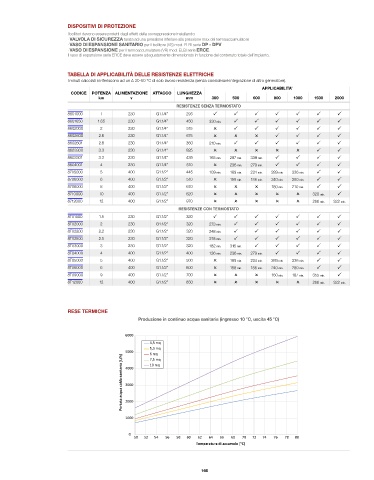

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del termoaccumulatore
· VASO DI ESPANSIONE SANITARIO per il bollitore (VS) mod. ELBI serie DP - DPV
· VASO DI ESPANSIONE per il termoaccumulatore (VR) mod. ELBI serie ERCE.
Il vaso di espansione serie ERCE deve essere adeguatamente dimensionato in funzione del contenuto totale dell’impianto.

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 600 800 1000 1500 2000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P
8601650 1.65 230 G1.1/4” 450 330 min. P P P P P P
8602000 2 230 G1.1/4” 515 O P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O P P P P
8602601 2.6 230 G1.1/4” 360 210 min. P P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O P P
8603301 3.3 230 G1.1/4” 435 165 min. 287 min. 339 min. P P P P
8604001 4 230 G1.1/4” 510 O 236 min. 279 min. P P P P
8705000 5 400 G1.1/2” 445 109 min. 189 min. 224 min. 289 min. 336 min. P P
8706000 6 400 G1.1/2” 510 O 158 min. 186 min. 240 min. 280 min. P P
8708000 8 400 G1.1/2” 670 O O O 180 min. 210 min. P P
8710000 10 400 G1.1/2” 820 O O O O O 320 min. P
8712000 12 400 G1.1/2” 970 O O O O O 266 min. 322 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P P P P P
8T02000 2 230 G1.1/2” 320 273 min. P P P P P P
8T02200 2.2 230 G1.1/2” 320 248 min. P P P P P P
8T02500 2.5 230 G1.1/2” 320 218 min. P P P P P P
8T03000 3 230 G1.1/2” 320 182 min. 315 min. P P P P P
8T04000 4 400 G1.1/2” 400 136 min. 236 min. 279 min. P P P P
8T05000 5 400 G1.1/2” 500 O 189 min. 224 min. 289 min. 336 min. P P
8T06000 6 400 G1.1/2” 600 O 158 min. 186 min. 240 min. 280 min. P P
8T09000 9 400 G1.1/2” 700 O O O 160 min. 187 min. 355 min. P
8T12000 12 400 G1.1/2” 850 O O O O O 266 min. 322 min.

RESE TERMICHE
Produzione in continuo acqua sanitaria (ingresso 10 °C, uscita 45 °C)

6000
4,5 mq
5,3 mq
5000 6 mq
Portata acqua calda sanitaria [L/h] 4000
7,5 mq
10 mq

3000

2000

1000

0
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura di accumulo [°C]
