P. 164

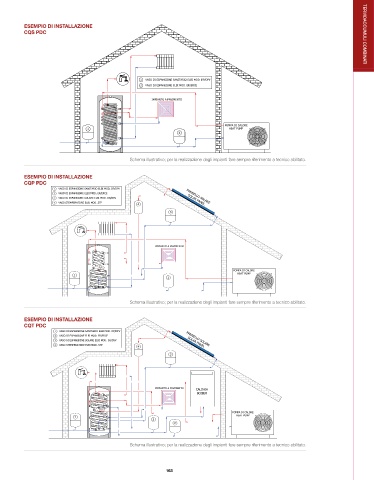

ESEMPIO DI INSTALLAZIONE
CQS PDC TERMOACCUMULI COMBINATI
1 VASO DI ESPANSIONE SANITARIO ELBI MOD. DP/DPV
2 VASO DI ESPANSIONE ELBI MOD. ER/ERCE
IMPIANTO A PAVIMENTO
POMPA DI CALORE
1 HEAT PUMP
2
Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.
ESEMPIO DI INSTALLAZIONE
CQP PDC
1 VASO DI ESPANSIONE SANITARIO ELBI MOD. DP/DPV
2 VASO DI ESPANSIONE ELBI MOD. ER/ERCE PANNELLO SOLARE
3 VASO DI ESPANSIONE SOLARE ELBI MOD. DS/DSV SOLAR PANEL
4 VASO STEMPERATORE ELBI MOD. STP
4
3
IMPIANTO A PAVIMENTO
POMPA DI CALORE
1 HEAT PUMP
2
Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.
ESEMPIO DI INSTALLAZIONE
CQT PDC
1 VASO DI ESPANSIONE SANITARIO ELBI MOD. DP/DPV
2 VASO DI ESPANSIONE ELBI MOD. ER/ERCE
3 VASO DI ESPANSIONE SOLARE ELBI MOD. DS/DSV PANNELLO SOLARE
4 VASO STEMPERATORE ELBI MOD. STP
4
SOLAR PANEL
3
IMPIANTO A PAVIMENTO CALDAIA
BOILER
POMPA DI CALORE
1 HEAT PUMP
2
2
Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.
163
