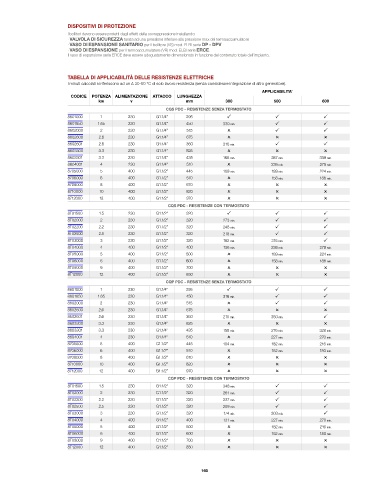

Page 161 - ELBI - LISTINO TERMOIDRAULICA 50

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del termoaccumulatore
· VASO DI ESPANSIONE SANITARIO per il bollitore (VS) mod. ELBI serie DP - DPV
· VASO DI ESPANSIONE per il termoaccumulatore (VR) mod. ELBI serie ERCE.
Il vaso di espansione serie ERCE deve essere adeguatamente dimensionato in funzione del contenuto totale dell’impianto.

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 600
CQS PDC - RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P
8601650 1.65 230 G1.1/4” 450 330 min. P P
8602000 2 230 G1.1/4” 515 O P P
8602600 2.6 230 G1.1/4” 675 O O O
8602601 2.6 230 G1.1/4” 360 210 min. P P
8603300 3.3 230 G1.1/4” 825 O O O
8603301 3.3 230 G1.1/4” 435 165 min. 287 min. 339 min.
8604001 4 230 G1.1/4” 510 O 236 min. 279 min.
8705000 5 400 G1.1/2” 445 109 min. 189 min. 224 min.
8706000 6 400 G1.1/2” 510 O 158 min. 186 min.
8708000 8 400 G1.1/2” 670 O O O
8710000 10 400 G1.1/2” 820 O O O
8712000 12 400 G1.1/2” 970 O O O
CQS PDC - RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P
8T02000 2 230 G1.1/2” 320 273 min. P P
8T02200 2.2 230 G1.1/2” 320 248 min. P P
8T02500 2.5 230 G1.1/2” 320 218 min. P P
8T03000 3 230 G1.1/2” 320 182 min. 315 min. P
8T04000 4 400 G1.1/2” 400 136 min. 236 min. 279 min.
8T05000 5 400 G1.1/2” 500 O 189 min. 224 min.
8T06000 6 400 G1.1/2” 600 O 158 min. 186 min.
8T09000 9 400 G1.1/2” 700 O O O
8T12000 12 400 G1.1/2” 850 O O O
CQP PDC - RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P
8601650 1.65 230 G1.1/4” 450 316 min. P P
8602000 2 230 G1.1/4” 515 O P P
8602600 2.6 230 G1.1/4” 675 O O O
8602601 2.6 230 G1.1/4” 360 210 min. 350 min. P
8603300 3.3 230 G1.1/4” 825 O O O
8603301 3.3 230 G1.1/4” 435 158 min. 276 min. 328 min.
8604001 4 230 G1.1/4” 510 O 227 min. 270 min.
8705000 5 400 G1.1/2” 445 104 min. 182 min. 216 min.
8706000 6 400 G1.1/2” 510 O 152 min. 180 min.
8708000 8 400 G1.1/2” 670 O O O
8710000 10 400 G1.1/2” 820 O O O
8712000 12 400 G1.1/2” 970 O O O
CQP PDC - RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 348 min. P P
8T02000 2 230 G1.1/2” 320 261 min. P P
8T02200 2.2 230 G1.1/2” 320 237 min. P P
8T02500 2.5 230 G1.1/2” 320 209 min. P P
8T03000 3 230 G1.1/2” 320 174 min. 303 min. P
8T04000 4 400 G1.1/2” 400 131 min. 227 min. 270 min.
8T05000 5 400 G1.1/2” 500 O 182 min. 216 min.
8T06000 6 400 G1.1/2” 600 O 152 min. 180 min.
8T09000 9 400 G1.1/2” 700 O O O
8T12000 12 400 G1.1/2” 850 O O O

160
