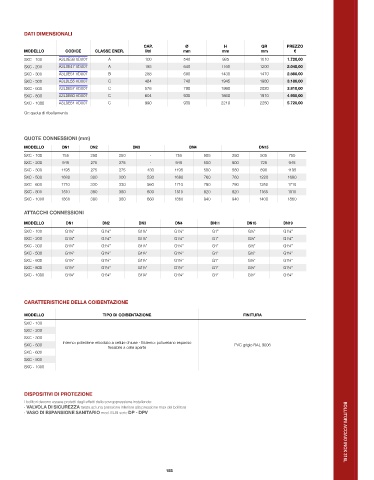

Page 156 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

CAP. Ø H QR PREZZO
MODELLO CODICE CLASSE ENER. litri mm mm mm €
SXC - 100 A3L0E38 VD007 A 100 540 985 1010 1.720,00
SXC - 200 A3L0E47 VD007 A 185 640 1160 1200 2.040,00
SXC - 300 A3L0E51 VD007 B 288 690 1430 1470 2.560,00
SXC - 500 A3L0E55 VD007 C 484 740 1945 1980 3.180,00
SXC - 600 A3L0E57 VD007 C 576 790 1990 2020 3.810,00
SXC - 800 A3L0E60 VD007 C 804 930 1860 1910 4.950,00
SXC - 1000 A3L0E61 VD007 C 990 930 2210 2250 5.720,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN15
SXC - 100 755 250 250 - 755 505 250 505 755
SXC - 200 945 275 275 - 945 500 500 725 945
SXC - 300 1195 275 275 430 1195 580 580 890 1195
SXC - 500 1680 300 300 530 1680 760 760 1220 1680
SXC - 600 1710 330 330 560 1710 790 790 1250 1710
SXC - 800 1510 380 380 600 1510 820 820 1165 1510
SXC - 1000 1860 380 380 660 1860 940 940 1400 1860

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN3 DN4 DN11 DN15 DN19
SXC - 100 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 200 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 300 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 500 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 600 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 800 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”
SXC - 1000 G1¼” G1¼” G1¼” G1¼” G1” G½” G1¼”

CARATTERISTICHE DELLA COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE FINITURA
SXC - 100
SXC - 200
SXC - 300
Interno: polietilene reticolato a cellule chiuse - Esterno: poliuretano espanso
SXC - 500 PVC grigio RAL 9006
flessibile a celle aperte
SXC - 600
SXC - 800
SXC - 1000

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV BOLLITORI ACCIAIO INOX 316L

155
