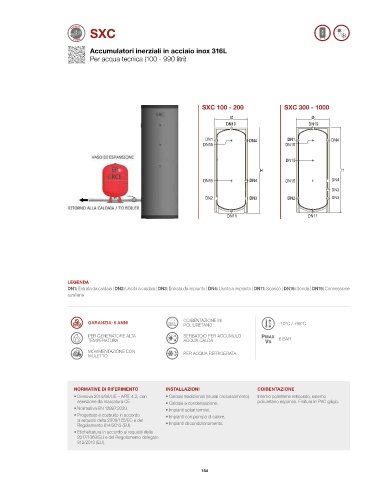

SXC

Accumulatori inerziali in acciaio inox 316L
Per acqua tecnica (100 - 990 litri)

SXC 100 - 200 SXC 300 - 1000
Ø Ø
DN19 DN19

DN1 DN4 DN1 DN4
DN15 DN15

DN15

H H
DN15 DN4 DN15 DN4
DN3
DN2 DN3 DN2 DN3

DN11 DN11

LEGENDA
DN1: Entrata da caldaia | DN2: Uscita a caldaia | DN3: Entrata da impianto | DN4: Uscita a impianto | DN11: Scarico | DN15: Sonda | DN19: Connessione
ausiliaria

GARANZIA: 5 ANNI COIBENTAZIONE IN -10°C / +95°C
POLIURETANO
PER GENERATORE ALTA SERBATOIO PER ACCUMULO
TEMPERATURA ACQUA CALDA 6 BAR
MOVIMENTAZIONE CON PER ACQUA REFRIGERATA
MULETTO

NORMATIVE DI RIFERIMENTO INSTALLAZIONI COIBENTAZIONE
• Direttiva 2014/68/UE – ART. 4.3, con • Caldaie tradizionali (murali e/o basamento). Interno polietilene reticolato, esterno
esenzione da marcatura CE. • Caldaie a condensazione. poliuretano espanso. Finitura in PVC grigio.
• Normativa EN 12897:2020. • Impianti solari termici.
• Progettato e costruito in accordo • Impianti con pompa di calore.
ai requisiti della 2009/125/EC e del
Regolamento 814/2013 (EU). • Impianti di condizionamento.
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).
