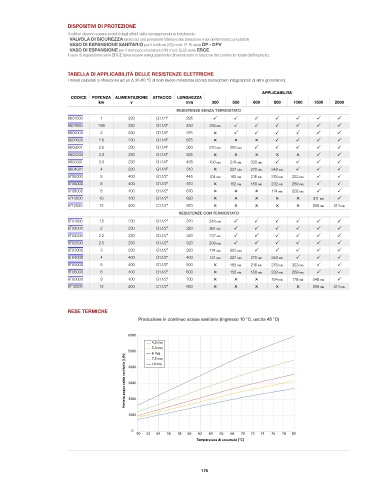

Page 171 - ELBI - LISTINO TERMOIDRAULICA 50

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del termoaccumulatore
· VASO DI ESPANSIONE SANITARIO per il bollitore (VS) mod. ELBI serie DP - DPV
· VASO DI ESPANSIONE per il termoaccumulatore (VR) mod. ELBI serie ERCE.
Il vaso di espansione serie ERCE deve essere adeguatamente dimensionato in funzione del contenuto totale dell’impianto.

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).

APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 600 800 1000 1500 2000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P
8601650 1.65 230 G1.1/4” 450 316 min. P P P P P P
8602000 2 230 G1.1/4” 515 O P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O P P P P
8602601 2.6 230 G1.1/4” 360 210 min. 350 min. P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O P P
8603301 3.3 230 G1.1/4” 435 158 min. 276 min. 328 min. P P P P
8604001 4 230 G1.1/4” 510 O 227 min. 270 min. 348 min. P P P
8705000 5 400 G1.1/2” 445 104 min. 182 min. 216 min. 278 min. 323 min. P P
8706000 6 400 G1.1/2” 510 O 152 min. 180 min. 232 min. 269 min. P P
8708000 8 400 G1.1/2” 670 O O O 174 min. 202 min. P P
8710000 10 400 G1.1/2” 820 O O O O O 311 min. P
8712000 12 400 G1.1/2” 970 O O O O O 259 min. 314 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 348 min. P P P P P P
8T02000 2 230 G1.1/2” 320 261 min. P P P P P P
8T02200 2.2 230 G1.1/2” 320 237 min. P P P P P P
8T02500 2.5 230 G1.1/2” 320 209 min. P P P P P P
8T03000 3 230 G1.1/2” 320 174 min. 303 min. P P P P P
8T04000 4 400 G1.1/2” 400 131 min. 227 min. 270 min. 348 min. P P P
8T05000 5 400 G1.1/2” 500 O 182 min. 216 min. 278 min. 323 min. P P
8T06000 6 400 G1.1/2” 600 O 152 min. 180 min. 232 min. 269 min. P P
8T09000 9 400 G1.1/2” 700 O O O 154 min. 179 min. 346 min. P
8T12000 12 400 G1.1/2” 850 O O O O O 259 min. 314 min.

RESE TERMICHE
Produzione in continuo acqua sanitaria (ingresso 10 °C, uscita 45 °C)

6000
4,5 mq
5,3 mq
5000 6 mq
Portata acqua calda sanitaria [L/h] 4000
7,5 mq
10 mq

3000

2000

1000

0
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura di accumulo [°C]

170
