P. 176

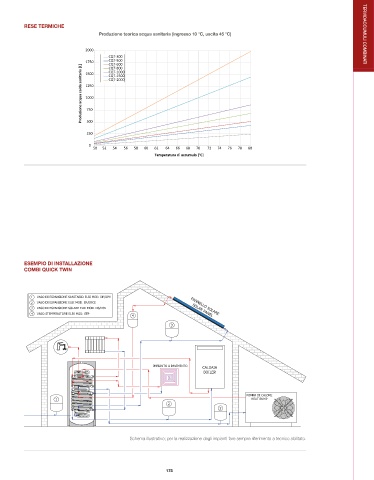

RESE TERMICHE
Produzione teorica acqua sanitaria (ingresso 10 °C, uscita 45 °C) TERMOACCUMULI COMBINATI
2000
CQT-300
1750 CQT-500
CQT-600
Produzione acqua calda sanitaria [L] 1250 CQT-2000
CQT-800
CQT-1000
1500
CQT-1500
1000
750
500
250
0
50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80
Temperatura di accumulo [°C]
ESEMPIO DI INSTALLAZIONE
COMBI QUICK TWIN
1 VASO DI ESPANSIONE SANITARIO ELBI MOD. DP/DPV
2 VASO DI ESPANSIONE ELBI MOD. ER/ERCE
3 VASO DI ESPANSIONE SOLARE ELBI MOD. DS/DSV PANNELLO SOLARE
4 VASO STEMPERATORE ELBI MOD. STP
SOLAR PANEL
4
3
IMPIANTO A PAVIMENTO CALDAIA
BOILER
POMPA DI CALORE
1 HEAT PUMP
2
2
Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.
