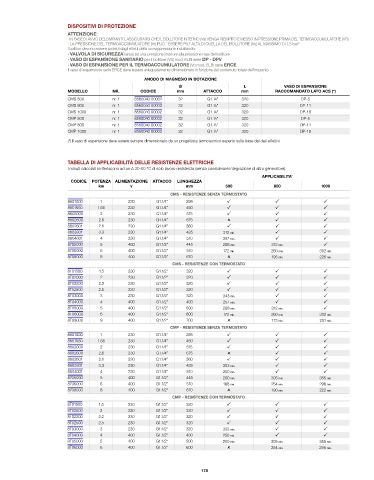

DISPOSITIVI DI PROTEZIONE
ATTENZIONE:
· IN FASE DI AVVIO DELL’IMPIANTO, ASSICURARSI CHE IL BOLLITORE INTERNO (Vs) VENGA RIEMPITO E MESSO IN PRESSIONE PRIMA DEL TERMOACCUMULATORE (VR)
· LA PRESSIONE DEL TERMOACCUMULATORE (Vr) PUO ‘ ESSERE PIU’ ALTA DI QUELLA DEL BOLLITORE (Vs) AL MASSIMO DI 1,5 bar”
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO per il bollitore (VS) mod. ELBI serie DP - DPV
· VASO DI ESPANSIONE PER IL TERMOACCUMULATORE (Vr) mod. ELBI serie ERCE
Il vaso di espansione serie ERCE deve essere adeguatamente dimensionato in funzione del contenuto totale dell’impianto
ANODO DI MAGNESIO IN DOTAZIONE
Ø L VASO DI ESPANSIONE
MODELLO NR. CODICE mm ATTACCO mm RACCOMANDATO LATO ACS (*)
CMS 500 nr. 1 8560040 00002 32 G1.¼” 320 DP-5
CMS 800 nr. 1 8560040 00002 32 G1.¼” 320 DP-11
CMS 1000 nr. 1 8560040 00002 32 G1.¼” 320 DP-18
CMP 500 nr. 1 8560040 00002 32 G1.¼” 320 DP-5
CMP 800 nr. 1 8560040 00002 32 G1.¼” 320 DP-11
CMP 1000 nr. 1 8560040 00002 32 G1.¼” 320 DP-18
(*) Il vaso di espansione deve essere sempre dimensionato da un progettista termotecnico esperto sulla base dei dati effettivi

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 500 800 1000
CMS - RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P
8601650 1.65 230 G1.1/4” 450 P P P
8602000 2 230 G1.1/4” 515 P P P
8602600 2.6 230 G1.1/4” 675 O P P
8602601 2.6 230 G1.1/4” 360 P P P
8603301 3.3 230 G1.1/4” 435 312 min. P P
8604001 4 230 G1.1/4” 510 257 min. P P
8705000 5 400 G1.1/2” 445 206 min. 312 min. P
8706000 6 400 G1.1/2” 510 172 min. 260 min. 302 min.
8708000 8 400 G1.1/2” 670 O 195 min. 226 min.
CMS - RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P
8T02000 2 230 G1.1/2” 320 P P P
8T02200 2.2 230 G1.1/2” 320 P P P
8T02500 2.5 230 G1.1/2” 320 P P P
8T03000 3 230 G1.1/2” 320 343 min. P P
8T04000 4 400 G1.1/2” 400 257 min. P P
8T05000 5 400 G1.1/2” 500 206 min. 312 min. P
8T06000 6 400 G1.1/2” 600 172 min. 260 min. 302 min.
8T09000 9 400 G1.1/2” 700 O 173 min. 201 min.
CMP - RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P
8601650 1.65 230 G1.1/4” 450 P P P
8602000 2 230 G1.1/4” 515 P P P
8602600 2.6 230 G1.1/4” 675 O P P
8602601 2.6 230 G1.1/4” 360 P P P
8603301 3.3 230 G1.1/4” 435 303 min. P P
8604001 4 230 G1.1/4” 510 250 min. P P
8705000 5 400 G1.1/2” 445 200 min. 305 min. 355 min.
8706000 6 400 G1.1/2” 510 166 min. 254 min. 296 min.
8708000 8 400 G1.1/2” 670 O 190 min. 222 min.
CMP - RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P
8T02000 2 230 G1.1/2” 320 P P P
8T02200 2.2 230 G1.1/2” 320 P P P
8T02500 2.5 230 G1.1/2” 320 P P P
8T03000 3 230 G1.1/2” 320 333 min. P P
8T04000 4 400 G1.1/2” 400 250 min. P P
8T05000 5 400 G1.1/2” 500 200 min. 305 min. 355 min.
8T06000 6 400 G1.1/2” 600 O 254 min. 296 min.
