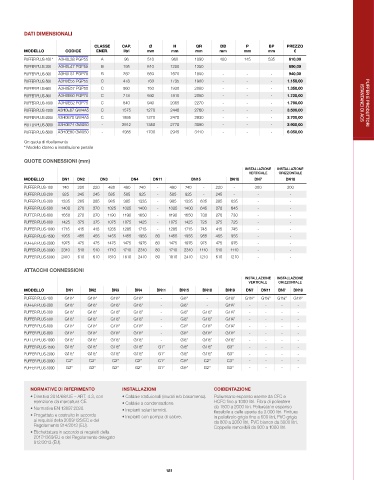

Page 182 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI

CLASSE CAP. Ø H QR DB P BP PREZZO
MODELLO CODICE ENER. litri mm mm mm mm mm mm €
PUFFER PLUS-100 * A3H0L38 PGP55 A 96 510 960 1090 400 145 535 610,00
PUFFER PLUS-200 A3H0L47 PGP55 B 195 610 1200 1350 - - - 690,00
PUFFER PLUS-300 A3H0L51 PGP75 B 282 650 1670 1800 - - - 940,00
PUFFER PLUS-500 A3H0E55 PGP55 C 478 760 1735 1900 - - - 1.150,00
PUFFER PLUS-600 A3H0E57 PGP55 C 560 760 1930 2080 - - - 1.350,00
PUFFER PLUS-800 A3H0E60 PGP75 C 718 940 1815 2050 - - - 1.720,00
PUFFER PLUS-1000 A3H0E62 PGP75 C 840 940 2065 2270 - - - 1.790,00 ISTANTANEI DI ACS PUFFER E PRODUTTORI
PUFFER PLUS-1500 A3H0E67 GW4A5 C 1575 1270 2440 2760 - - - 3.500,00
PUFFER PLUS-2000 A3H0E70 GW4A5 C 1895 1370 2470 2830 - - - 3.700,00
PUFFER PLUS-3000 A3H0E74 GW050 - 2912 1350 2770 3090 - - - 3.900,00
PUFFER PLUS-5000 A3H0E80 GW050 - 4985 1700 2945 3410 - - - 6.050,00
Qr: quota di ribaltamento
* Modello idoneo a installazione pensile

QUOTE CONNESSIONI (mm)
INSTALLAZIONE INSTALLAZIONE
VERTICALE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN4 DN11 DN15 DN18 DN7 DN18
PUFFER PLUS-100 740 220 220 480 480 740 - 480 740 - 220 - 300 300
PUFFER PLUS-200 925 245 245 585 585 925 - 585 925 - 245 - - -
PUFFER PLUS-300 1335 285 285 985 985 1335 - 985 1335 635 285 635 - -
PUFFER PLUS-500 1400 270 270 1025 1025 1400 - 1025 1400 645 270 645 - -
PUFFER PLUS-600 1650 270 270 1190 1190 1650 - 1190 1650 730 270 730 - -
PUFFER PLUS-800 1425 375 375 1075 1075 1425 - 1075 1425 725 375 725 - -
PUFFER PLUS-1000 1715 415 415 1285 1285 1715 - 1285 1715 745 415 745 - -
PUFFER PLUS-1500 1955 455 455 1455 1455 1955 80 1455 1955 955 455 955 - -
PUFFER PLUS-2000 1975 475 475 1475 1475 1975 80 1475 1975 975 475 975 - -
PUFFER PLUS-3000 2310 510 510 1710 1710 2310 80 1710 2310 1110 510 1110 - -
PUFFER PLUS-5000 2410 610 610 1810 1810 2410 80 1810 2410 1210 610 1210 - -
ATTACCHI CONNESSIONI
INSTALLAZIONE INSTALLAZIONE
VERTICALE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN4 DN11 DN15 DN18 DN19 DN7 DN11 DN7 DN18
PUFFER PLUS-100 G1½” G1½” G1½” G1½” - G½” - G1¼” G1½” G1¼” G1¼” G1½”
PUFFER PLUS-200 G1½” G1½” G1½” G1½” - G½” - G1¼” - - - -
PUFFER PLUS-300 G1½” G1½” G1½” G1½” - G½” G1½” G1¼” - - - -
PUFFER PLUS-500 G1½” G1½” G1½” G1½” - G½” G1½” G1¼” - - - -
PUFFER PLUS-600 G1½” G1½” G1½” G1½” - G½” G1½” G1¼” - - - -
PUFFER PLUS-800 G1½” G1½” G1½” G1½” - G½” G1½” G1½” - - - -
PUFFER PLUS-1000 G1½” G1½” G1½” G1½” - G½” G1½” G1½” - - - -
PUFFER PLUS-1500 G1½” G1½” G1½” G1½” G1” G½” G1½” G3” - - - -
PUFFER PLUS-2000 G1½” G1½” G1½” G1½” G1” G½” G1½” G3” - - - -
PUFFER PLUS-3000 G2” G2” G2” G2” G1” G½” G2” G3” - - - -
PUFFER PLUS-5000 G2” G2” G2” G2” G1” G½” G2” G3” - - - -

NORMATIVE DI RIFERIMENTO INSTALLAZIONI COIBENTAZIONE
• Direttiva 2014/68/UE – ART. 4.3, con • Caldaie tradizionali (murali e/o basamento). Poliuretano espanso esente da CFC e
esenzione da marcatura CE. • Caldaie a condensazione. HCFC fino a 1000 litri. Fibra di poliestere
• Normativa EN 12897:2020. • Impianti solari termici. da 1500 a 2000 litri. Poliuretano espanso
flessibile a celle aperte da 3.000 litri. Finitura
• Progettato e costruito in accordo • Impianti con pompa di calore. in polistirolo grigio fino a 600 litri, PVC grigio
ai requisiti della 2009/125/EC e del da 800 a 2000 litri, PVC bianco da 3000 litri.
Regolamento 814/2013 (EU). Coppelle removibili da 800 a 1000 litri.
• Etichettatura in accordo ai requisiti della
2017/1369/EU e del Regolamento delegato
812/2013 (EU).

181
