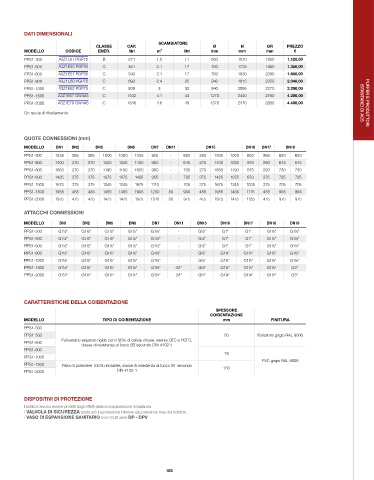

Page 186 - ELBI - LISTINO TERMOIDRAULICA 50
P. 186
DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri mm mm mm €
PPS1-300 A3Z1L51 PGP75 B 271 1.5 11 650 1670 1800 1.120,00
PPS1-500 A3Z1E55 PGP55 C 461 2.1 17 760 1735 1900 1.350,00
PPS1-600 A3Z1E57 PGP55 C 543 2.1 17 760 1930 2080 1.650,00
PPS1-800 A3Z1E60 PGP75 C 693 2.4 25 940 1815 2050 2.040,00
PPS1-1000 A3Z1E62 PGP75 C 808 3 32 940 2065 2270 2.290,00
PPS1-1500 A3Z1E67 GW4A5 C 1532 4.1 43 1270 2440 2760 4.200,00
PPS1-2000 A3Z1E70 GW4A5 C 1846 4.6 49 1370 2470 2830 4.400,00 ISTANTANEI DI ACS PUFFER E PRODUTTORI
Qr: quota di ribaltamento
QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18
PPS1-300 1335 285 285 1000 1000 1335 925 - 620 285 1335 1000 850 265 620 620
PPS1-500 1400 270 270 1025 1025 1400 950 - 645 270 1400 1025 875 290 645 645
PPS1-600 1650 270 270 1190 1190 1650 950 - 730 270 1650 1190 875 290 730 730
PPS1-800 1425 375 375 1075 1075 1425 955 - 725 375 1425 1075 870 375 725 725
PPS1-1000 1675 375 375 1245 1245 1675 1110 - 705 375 1675 1245 1035 375 705 705
PPS1-1500 1955 455 455 1455 1455 1955 1290 80 955 455 1955 1455 1115 455 955 955
PPS1-2000 1975 475 475 1475 1475 1975 1310 80 975 475 1975 1475 1135 475 975 975
ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN19
PPS1-300 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
PPS1-500 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
PPS1-600 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼”
PPS1-800 G1½” G1½” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½”
PPS1-1000 G1½” G1½” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½”
PPS1-1500 G1½” G1½” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3”
PPS1-2000 G1½” G1½” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3”
CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
PPS1-300
PPS1-500 50 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
PPS1-600
classe di resistenza al fuoco B2 secondo DIN 4102-1
PPS1-800
75
PPS1-1000
PVC grigio RAL 9006
PPS1-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo
PPS1-2000 DIN 4102-1 130
DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE SANITARIO mod. ELBI serie DP - DPV
