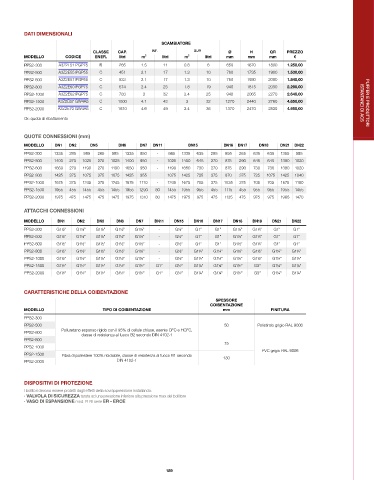

DATI DIMENSIONALI
SCAMBIATORE
CLASSE CAP. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri mm mm mm €
PPS2-300 A3Z2L51 PGP75 B 265 1.5 11 0.8 6 650 1670 1800 1.250,00
PPS2-500 A3Z2E55 PGP55 C 451 2.1 17 1.3 10 760 1735 1900 1.530,00
PPS2-600 A3Z2E57 PGP55 C 533 2.1 17 1.3 10 760 1930 2080 1.840,00
PPS2-800 A3Z2E60 PGP75 C 674 2.4 25 1.8 19 940 1815 2050 2.290,00
PPS2-1000 A3Z2E62 PGP75 C 783 3 32 2.4 25 940 2065 2270 2.640,00
PPS2-1500 A3Z2E67 GW4A5 C 1500 4.1 43 3 32 1270 2440 2760 4.650,00 ISTANTANEI DI ACS PUFFER E PRODUTTORI
PPS2-2000 A3Z2E70 GW4A5 C 1810 4.6 49 3.4 36 1370 2470 2830 4.950,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN21 DN22
PPS2-300 1335 285 985 285 985 1335 950 - 985 1335 635 285 895 265 635 635 1355 995
PPS2-500 1400 270 1025 270 1025 1400 950 - 1025 1400 645 270 875 290 645 645 1380 1020
PPS2-600 1650 270 1190 270 1190 1650 950 - 1190 1650 730 270 875 290 730 730 1380 1020
PPS2-800 1425 375 1075 375 1075 1425 955 - 1075 1425 725 375 870 375 725 1075 1425 1040
PPS2-1000 1675 375 1245 375 1245 1675 1110 - 1245 1675 705 375 1035 375 705 705 1675 1180
PPS2-1500 1955 455 1455 455 1455 1955 1290 80 1455 1955 955 455 1115 455 955 955 1955 1455
PPS2-2000 1975 475 1475 475 1475 1975 1310 80 1475 1975 975 475 1135 475 975 975 1965 1470

ATTACCHI CONNESSIONI
MODELLO DN1 DN2 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN19 DN21 DN22
PPS2-300 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
PPS2-500 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
PPS2-600 G1½” G1½” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
PPS2-800 G1½” G1½” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½” G1¼” G1¼”
PPS2-1000 G1½” G1½” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½” G1¼” G1¼”
PPS2-1500 G1½” G1½” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3” G1¼” G1¼”
PPS2-2000 G1½” G1½” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3” G1¼” G1¼”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
PPS2-300
PPS2-500 50 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
PPS2-600
classe di resistenza al fuoco B2 secondo DIN 4102-1
PPS2-800
75
PPS2-1000
PVC grigio RAL 9006
PPS2-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo 130
PPS2-2000 DIN 4102-1

DISPOSITIVI DI PROTEZIONE
I bollitori devono essere protetti dagli effetti della sovrappressione installando:
· VALVOLA DI SICUREZZA tarata ad una pressione inferiore alla pressione max del bollitore
· VASO DI ESPANSIONE mod. ELBI serie ER - ERCE
