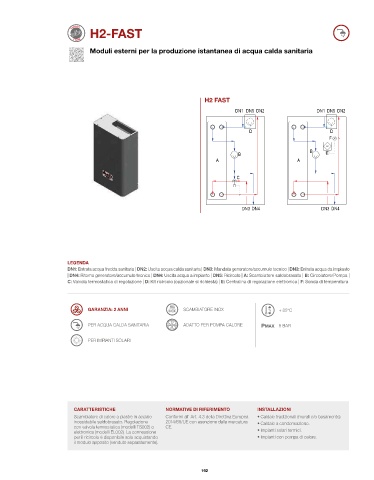

H2-FAST

Moduli esterni per la produzione istantanea di acqua calda sanitaria

H2 FAST

DN1 DN5 DN2 DN1 DN5 DN2

D D
F TE
PLC
B
B E
A A

C

DN3 DN4 DN3 DN4

LEGENDA
DN1: Entrata acqua fredda sanitaria | DN2: Uscita acqua calda sanitaria | DN3: Mandata generatore/accumulo tecnico | DN3: Entrata acqua da impianto
| DN4: Ritorno generatore/accumulo tecnico | DN4: Uscita acqua a impianto | DN5: Ricircolo | A: Scambiatore saldobrasato | B: Circolatore/Pompa |
C: Valvola termostatica di regolazione | D: Kit ricircolo (opzionale si richiesta) | E: Centralina di regolazione elettronica | F: Sonda di temperatura

GARANZIA: 2 ANNI SCAMBIATORE INOX + 85°C

PER ACQUA CALDA SANITARIA ADATTO PER POMPA CALORE 6 BAR

PER IMPIANTI SOLARI

CARATTERISTICHE NORMATIVE DI RIFERIMENTO INSTALLAZIONI
Scambiatore di calore a piastre in acciaio Conformi all’ Art. 4.3 della Direttiva Europea • Caldaie tradizionali (murali e/o basamento).
inossidabile saldobrasato. Regolazione 2014/68/UE con esenzione dalla marcatura • Caldaie a condensazione.
con valvola termostatica (modelli TS002) o CE.
elettronica (modelli EL002). La connessione • Impianti solari termici.
per il ricircolo è disponibile solo acquistando • Impianti con pompa di calore.
il modulo apposito (venduto separatamente).
