Page 191 - ELBI - LISTINO TERMOIDRAULICA 50

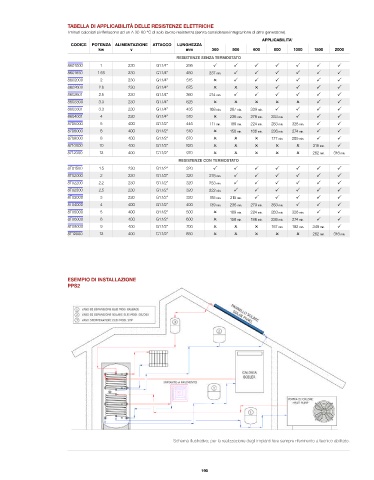

TABELLA DI APPLICABILITÀ DELLE RESISTENZE ELETTRICHE
I minuti calcolati si riferiscono ad un Δ 30-60 °C di solo lavoro resistenza (senza considerare integrazione di altro generatore).
APPLICABILITA’
CODICE POTENZA ALIMENTAZIONE ATTACCO LUNGHEZZA
kw v mm 300 500 600 800 1000 1500 2000
RESISTENZE SENZA TERMOSTATO
8601000 1 230 G1.1/4” 295 P P P P P P P
8601650 1.65 230 G1.1/4” 450 337 min. P P P P P P
8602000 2 230 G1.1/4” 515 O P P P P P P
8602600 2.6 230 G1.1/4” 675 O O O P P P P
8602601 2.6 230 G1.1/4” 360 214 min. P P P P P P
8603300 3.3 230 G1.1/4” 825 O O O O O P P
8603301 3.3 230 G1.1/4” 435 168 min. 287 min. 339 min. P P P P
8604001 4 230 G1.1/4” 510 O 236 min. 279 min. 353 min. P P P
8705000 5 400 G1.1/2” 445 111 min. 189 min. 224 min. 283 min. 328 min. P P
8706000 6 400 G1.1/2” 510 O 158 min. 186 min. 236 min. 274 min. P P
8708000 8 400 G1.1/2” 670 O O O 177 min. 205 min. P P
8710000 10 400 G1.1/2” 820 O O O O O 315 min. P
8712000 12 400 G1.1/2” 970 O O O O O 262 min. 316 min.
RESISTENZE CON TERMOSTATO
8T01500 1.5 230 G1.1/2” 320 P P P P P P P
8T02000 2 230 G1.1/2” 320 278 min. P P P P P P
8T02200 2.2 230 G1.1/2” 320 253 min. P P P P P P
8T02500 2.5 230 G1.1/2” 320 222 min. P P P P P P
8T03000 3 230 G1.1/2” 320 185 min. 315 min. P P P P P
8T04000 4 400 G1.1/2” 400 139 min. 236 min. 279 min. 353 min. P P P
8T05000 5 400 G1.1/2” 500 O 189 min. 224 min. 283 min. 328 min. P P
8T06000 6 400 G1.1/2” 600 O 158 min. 186 min. 236 min. 274 min. P P
8T09000 9 400 G1.1/2” 700 O O O 157 min. 182 min. 349 min. P
8T12000 12 400 G1.1/2” 850 O O O O O 262 min. 316 min.

ESEMPIO DI INSTALLAZIONE
PPS2

Schema illustrativo; per la realizzazione degli impianti fare sempre riferimento a tecnico abilitato.

190
