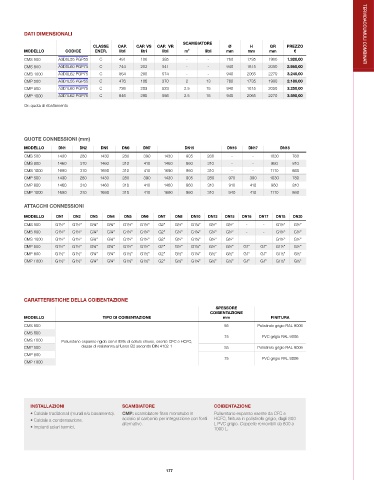

Page 178 - ELBI - LISTINO TERMOIDRAULICA 50

DATI DIMENSIONALI TERMOACCUMULI COMBINATI
SCAMBIATORE
CLASSE CAP. CAP. VS CAP. VR Ø H QR PREZZO
MODELLO CODICE ENER. litri litri litri m 2 litri mm mm mm €
CMS 500 A3D0L55 PGP55 C 491 106 385 - - 760 1735 1900 1.920,00
CMS 800 A3D0L60 PGP75 C 744 203 541 - - 940 1815 2050 2.950,00
CMS 1000 A3D0L62 PGP75 C 864 290 574 - - 940 2065 2270 3.240,00
CMP 500 A3D1L55 PGP55 C 476 106 370 2 13 760 1735 1900 2.180,00
CMP 800 A3D1L60 PGP75 C 726 203 523 2.5 15 940 1815 2050 3.250,00
CMP 1000 A3D1L62 PGP75 C 846 290 556 2.5 15 940 2065 2270 3.590,00

Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN5 DN6 DN7 DN15 DN16 DN17 DN18
CMS 500 1430 280 1430 280 390 1430 905 280 - - 1030 780
CMS 800 1460 310 1460 310 410 1460 860 310 - - 960 810
CMS 1000 1690 310 1690 310 410 1690 960 310 - - 1110 860
CMP 500 1430 280 1430 280 390 1430 905 280 970 390 1030 780
CMP 800 1460 310 1460 310 410 1460 860 310 910 410 960 810
CMP 1000 1690 310 1690 310 410 1690 960 310 940 410 1110 860
ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN8 DN10 DN13 DN15 DN16 DN17 DN18 DN20
CMS 500 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” - - G1½” G½”
CMS 800 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” - - G1½” G½”
CMS 1000 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” - - G1½” G½”
CMP 500 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” G1” G1” G1½” G½”
CMP 800 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” G1” G1” G1½” G½”
CMP 1000 G1½” G1½” G¾” G¾” G1½” G1½” G2” G½” G1¼” G½” G½” G1” G1” G1½” G½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
CMS 500 55 Polistirolo grigio RAL 9006
CMS 800
75 PVC grigio RAL 9006
CMS 1000 Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
CMP 500 classe di resistenza al fuoco B2 secondo DIN 4102-1 55 Polistirolo grigio RAL 9006
CMP 800
75 PVC grigio RAL 9006
CMP 1000

INSTALLAZIONI SCAMBIATORE COIBENTAZIONE
• Caldaie tradizionali (murali e/o basamento). CMP: scambiatore fisso monotubo in Poliuretano espanso esente da CFC e
• Caldaie a condensazione. acciaio al carbonio per integrazione con fonti HCFC, finitura in polistirolo grigio, dagli 800
L PVC grigio. Coppelle removibili da 800 a
alternative.
• Impianti solari termici. 1000 L.

177
