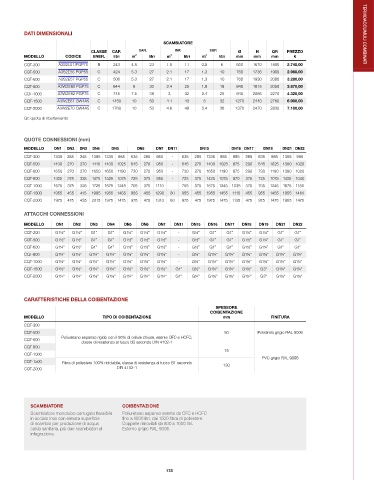

DATI DIMENSIONALI TERMOACCUMULI COMBINATI
SCAMBIATORE
CLASSE CAP. SAN. INF. SUP. Ø H QR PREZZO
MODELLO CODICE ENER. litri m 2 litri m 2 litri m 2 litri mm mm mm €
CQT-300 A3S2L51 PGP75 B 243 4.5 23 1.5 11 0.8 6 650 1670 1800 2.740,00
CQT-500 A3S2E55 PGP55 C 424 5.3 27 2.1 17 1.3 10 760 1735 1900 2.980,00
CQT-600 A3S2E57 PGP55 C 506 5.3 27 2.1 17 1.3 10 760 1930 2080 3.280,00
CQT-800 A3W2E60 PGP75 C 644 6 30 2.4 25 1.8 19 940 1815 2050 3.870,00
CQT-1000 A3W2E62 PGP75 C 745 7.5 38 3 32 2.4 25 940 2065 2270 4.320,00
CQT-1500 A3W2E67 GW4A5 C 1450 10 50 4.1 43 3 32 1270 2440 2760 6.900,00
CQT-2000 A3W2E70 GW4A5 C 1760 10 50 4.6 49 3.4 36 1370 2470 2830 7.100,00
Qr: quota di ribaltamento

QUOTE CONNESSIONI (mm)
MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN21 DN22
CQT-300 1335 285 245 1385 1335 985 635 285 950 - 635 285 1335 985 895 265 635 985 1355 995
CQT-500 1400 270 270 1410 1400 1025 645 270 950 - 645 270 1400 1025 875 290 645 1025 1380 1020
CQT-600 1650 270 270 1650 1650 1190 730 270 950 - 730 270 1650 1190 875 290 730 1190 1380 1020
CQT-800 1425 375 325 1475 1425 1075 725 375 955 - 725 375 1425 1075 870 375 725 1075 1425 1040
CQT-1000 1675 375 325 1725 1675 1245 705 375 1110 - 705 375 1675 1245 1035 375 705 1245 1675 1180
CQT-1500 1955 455 415 1995 1955 1455 955 455 1290 80 955 455 1955 1455 1115 455 955 1455 1955 1460
CQT-2000 1975 475 435 2015 1975 1475 975 475 1310 80 975 475 1975 1475 1135 475 975 1475 1965 1470

ATTACCHI CONNESSIONI

MODELLO DN1 DN2 DN3 DN4 DN5 DN6 DN7 DN11 DN15 DN16 DN17 DN18 DN19 DN21 DN22
CQT-300 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
CQT-500 G1½” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
CQT-600 G1¼” G1½” G1” G1” G1½” G1½” G1½” - G½” G1” G1” G1½” G1¼” G1” G1”
CQT-800 G1¼” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½” G1¼” G1¼”
CQT-1000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” - G½” G1¼” G1¼” G1½” G1½” G1¼” G1¼”
CQT-1500 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3” G1¼” G1¼”
CQT-2000 G1½” G1½” G1¼” G1¼” G1½” G1½” G1½” G1” G½” G1¼” G1¼” G1½” G3” G1¼” G1¼”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
CQT-300
CQT-500 50 Polistirolo grigio RAL 9006
Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
CQT-600
classe di resistenza al fuoco B2 secondo DIN 4102-1
CQT-800
75
CQT-1000
PVC grigio RAL 9006
CQT-1500 Fibra di poliestere 100% riciclabile, classe di resistenza al fuoco B1 secondo
CQT-2000 DIN 4102-1 130

SCAMBIATORE COIBENTAZIONE
Scambiatore monotubo corrugato flessibile Poliuretano espanso esente da CFC e HCFC
in acciaio inox con elevata superficie fino a 1000 litri, dai 1500 fibra di poliestere.
di scambio per produzione di acqua Coppelle rimovibili da 800 a 1000 litri.
calda sanitaria, più due scambiatori di Esterno grigio RAL 9006.
integrazione.

173
