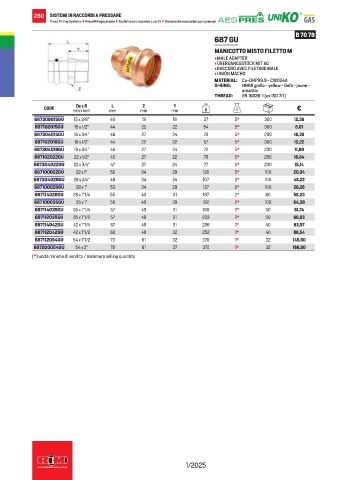

Page 282 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

280 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
687 GU
MANICOTTO MISTO FILETTO M
• MALE ADAPTER
• ÜBERGANGSSTÜCK MIT AG
• RACCORD AVEC FILETAGE MALE
• UNIÓN MACHO
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
THREAD: EN 10226-1 (ex ISO 7/1)

Y
De x R
Z
L
CODE mm x inch mm mm mm g €
687308015GU 15 x 3/8” 40 19 18 37 5* 300 12,36
687102015GU 15 x 1/2” 44 22 22 54 5* 300 8,01
687304015GU 15 x 3/4” 46 27 24 70 5* 200 16,39
687102018GU 18 x 1/2” 44 22 22 57 5* 300 10,22
687304018GU 18 x 3/4” 46 27 24 72 5* 200 11,69
687102022GU 22 x 1/2” 45 27 22 79 5* 200 16,84
687304022GU 22 x 3/4” 47 27 24 77 5* 200 15,14
687100022GU 22 x 1” 52 34 29 126 5* 100 20,34
687304028GU 28 x 3/4” 48 34 24 107 2* 100 46,22
687100028GU 28 x 1” 53 34 29 127 2* 100 28,26
687114028GU 28 x 1”1/4 55 43 31 187 2* 60 58,23
687100035GU 35 x 1” 56 40 29 162 2* 100 64,38
687114035GU 35 x 1”1/4 57 43 31 188 2* 50 61,74
687112035GU 35 x 1”1/2 57 49 31 233 2* 50 66,83
687114042GU 42 x 1”1/4 67 49 31 256 1* 40 83,97
687112042GU 42 x 1”1/2 68 49 32 252 1* 40 86,54
687112054GU 54 x 1”1/2 73 61 32 370 1* 32 145,90
687200054GU 54 x 2” 78 61 37 372 1* 32 166,90
(*) unità minima di vendita / minimum selling quantity

1/2025
