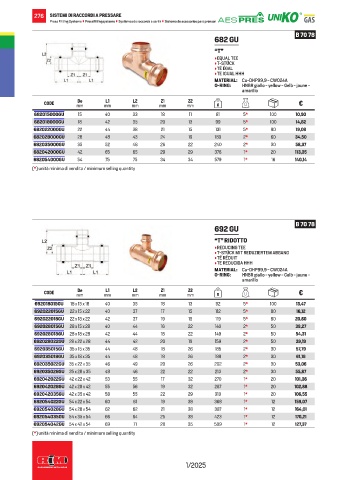

Page 278 - RACCORDERIEMETALLICHE - LISTINO 2025 - FIDRA

276 SISTEMI DI RACCORDI A PRESSARE
Press Fitting Systems • Pressfittingsysteme • Systèmes de raccords a sertir • Sistema de accesorios para prensar

B 70 78
682 GU
“T”
• EQUAL TEE
• T-STÜCK
• TÉ ÉGAL
• TE IGUAL HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo

L1
De
Z2
Z1
L2
CODE mm mm mm mm mm g €
682015000GU 15 40 33 18 11 81 5* 100 10,90
682018000GU 18 42 35 20 13 99 5* 100 14,82
682022000GU 22 44 38 21 15 131 5* 80 19,08
682028000GU 28 48 43 24 19 180 2* 60 34,50
682035000GU 35 52 48 26 22 240 2* 30 58,37
682042000GU 42 65 65 29 29 376 1* 20 113,35
682054000GU 54 75 75 34 34 579 1* 16 140,14
(*) unità minima di vendita / minimum selling quantity

B 70 78
692 GU

“T” RIDOTTO
• REDUCING TEE
• T-STÜCK MIT REDUZIERTEM ABGANG
• TÉ RÉDUIT
• TE REDUCIDA HHH
MATERIAL: Cu-DHP99,9 - CW024A
O-RING: HNBR giallo - yellow - Gelb - jaune -
amarillo
Z2
L1
De
Z1
L2
CODE mm mm mm mm mm g €
692018015GU 18 x 15 x 18 40 35 18 13 92 5* 100 13,47
692022015GU 22 x 15 x 22 40 37 17 15 112 5* 80 16,12
692022018GU 22 x 18 x 22 42 37 19 15 119 5* 80 20,60
692028015GU 28 x 15 x 28 40 44 16 22 140 2* 50 39,27
692028018GU 28 x 18 x 28 42 44 18 22 149 2* 50 54,31
692028022GU 28 x 22 x 28 44 42 20 19 159 2* 50 39,19
692035015GU 35 x 15 x 35 44 48 18 26 185 2* 30 57,79
692035018GU 35 x 18 x 35 44 48 18 26 188 2* 30 61,18
692035022GU 35 x 22 x 35 46 49 20 26 202 2* 30 53,06
692035028GU 35 x 28 x 35 48 46 22 22 213 2* 30 55,87
692042022GU 42 x 22 x 42 53 55 17 32 270 1* 20 101,36
692042028GU 42 x 28 x 42 55 56 19 32 287 1* 20 102,88
692042035GU 42 x 35 x 42 58 55 22 29 310 1* 20 106,55
692054022GU 54 x 22 x 54 60 61 19 38 368 1* 12 159,07
692054028GU 54 x 28 x 54 62 62 21 38 387 1* 12 164,01
692054035GU 54 x 35 x 54 66 64 25 38 423 1* 12 170,21
692054042GU 54 x 42 x 54 69 71 28 35 509 1* 12 127,37
(*) unità minima di vendita / minimum selling quantity

1/2025
